Акты испытаний инструмента ТМ AHNO

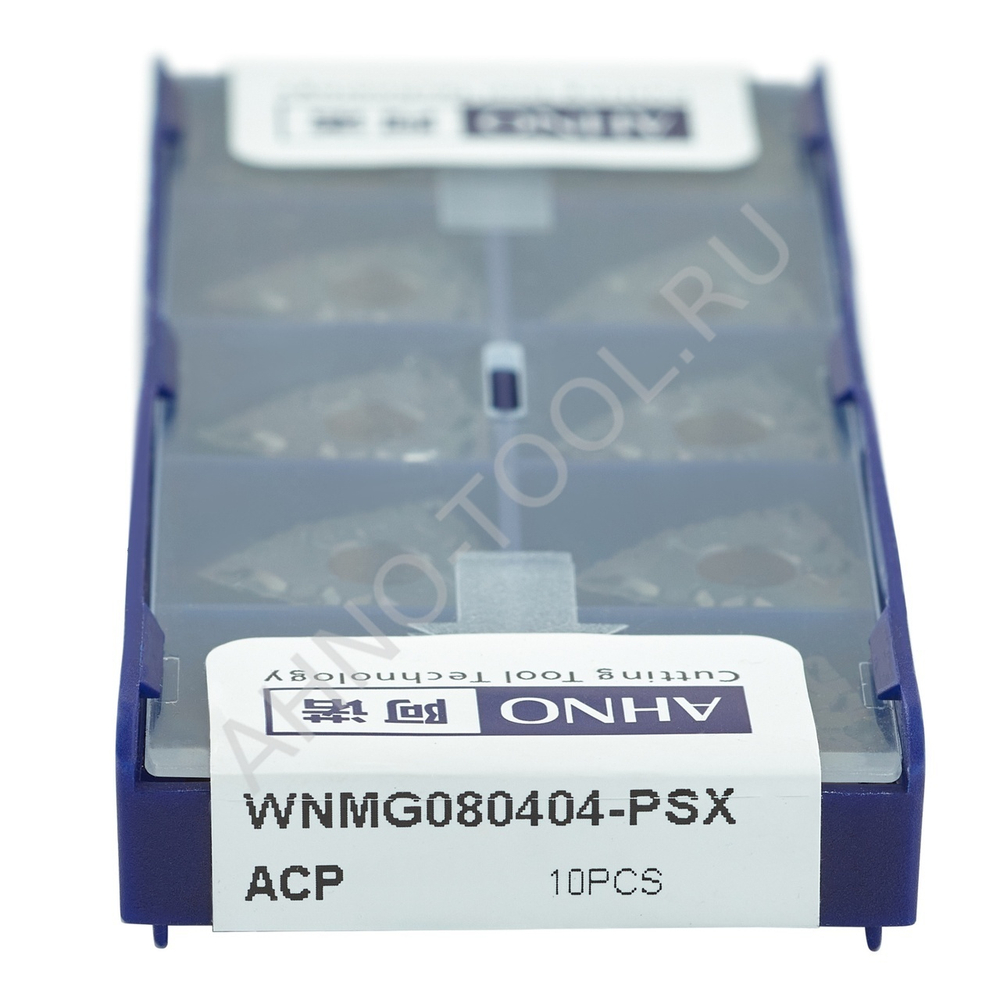

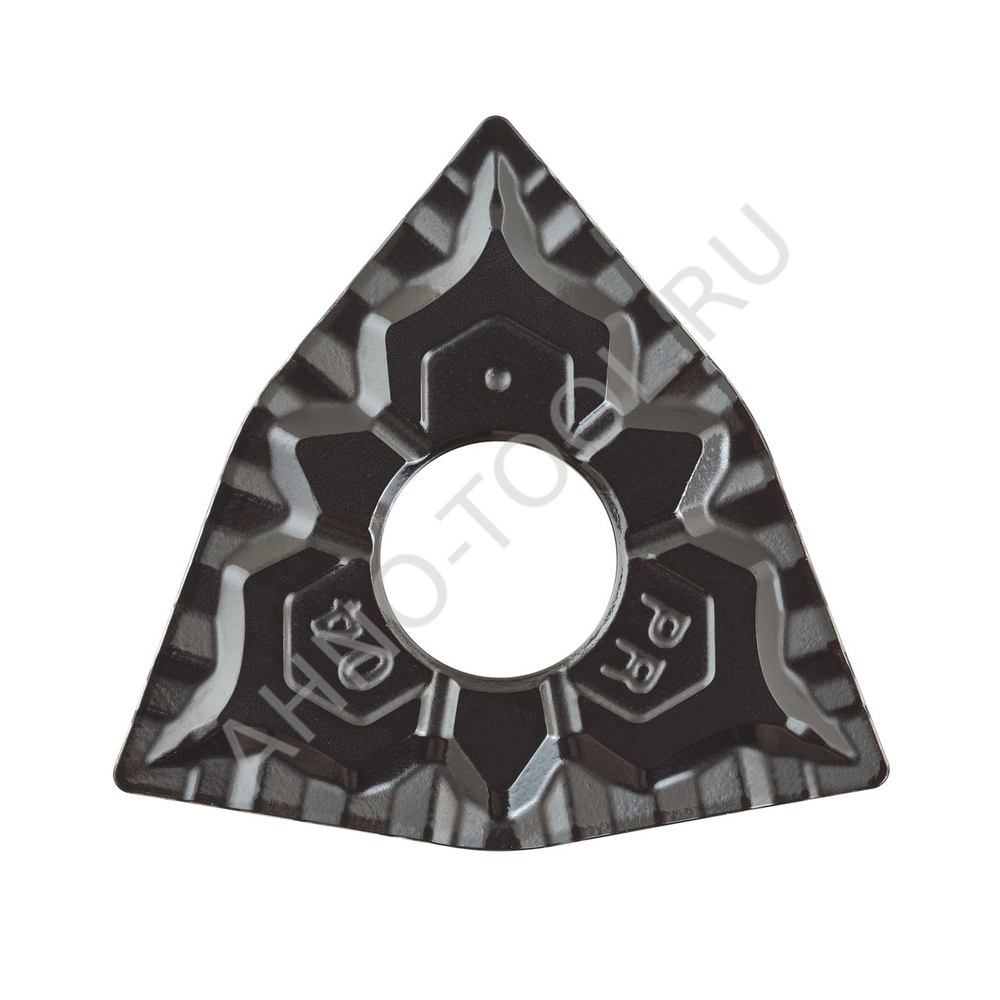

Пластина твердосплавная ISO WNMG080404-PSX ACP20E AHNO предназначена для получистовой обработки стали.
| W - Пластина в форме ломаного треугольника (тригональная) с небольшими режущими кромками и увеличенным количеством режущих кромок делает ее очень эффективной для чистовой обработки цилиндрических поверхностей, цилиндрических поверхностей с уступами и обработки криволинейных поверхностей с небольшими радиусными переходами. Форма твердосплавной пластины не позволяет надежно закрепить ее в державке при значительных износах режущей кромки. Угол между плоскостью обработки и вспомогательной режущей кромкой достаточно велик и поэтому выполнять обработку с большими подачами и глубинами резания невозможно. |  |
| N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Этот задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки. |  |
| М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины: S = ±0.15 mm m = ±0.08 mm d = ±0.05 mm |  |
| G - Двусторонняя пластина со стружколомами на двух поверхностях позволяет увеличить количество режущих кромок в два раза, что обеспечивает умеренный расход пластин и существенную экономию при закупке режущего инструмента. |  |
| 08 - Размер стороны пластины 8 мм. Подходит для получистовой обработки, при которой снимается относительно небольшой слой металла. Максимальная глубина резания, которую может обработать пластина такого размера, составляет 5 мм. Такой глубины резания достаточно для большинства токарных операций. |  |
| 04 - Номинальный размер толщины пластины. В данном примере он составляет 4,76 мм. Этот параметр обеспечивает стабильную резку без поломок пластины на рекомендованных режимах обработки. Стандартная толщина пластины позволяет быстро и легко заменять её без необходимости снимать державку или перенастраивать оборудование. | |
| 04 - Радиус скругления вершины пластины составляет 0,4 мм. Этот радиус скругления предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется для чистовой обработки. |
|
PSX - Чистовой стружколом с острой режущей кромкой предназначен для обработки сталей группы Р с глубиной резанья от 1 до 3 мм и подачей на оборот 0,1-0,3 мм. Обеспечивает превосходное дробление стружки и теплоотвод.
 |
 |
ACP20E - Сплав предназначен для получистовой и чистовой обработки сталей группы Р. Он хорошо подходит для обработки легированных сталей этой группы, а также термоулучшенных сталей. В сочетании со стружколомом для черновой обработки, может использоваться и для черновой обработки, особенно для сталей подгруппы Р01-Р20.
Тщательное смешивание порошков перед спеканием твердосплавных пластин позволяет получить пластины с однородным составом зерна и стабильным качеством. Специальная комбинация покрытий защищает твердый сплав от преждевременного износа, особенно при обработке термоулучшенных сталей и легированных термоулучшенных сталей.
Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, обеспечивают однонаправленный рост кристаллов и получение кристаллов одинакового размера. Это значительно повышает износостойкость и прочность пластин.
 |
CVD-покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.
В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами. В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
 |
Акты испытаний инструмента ТМ AHNO
Пластина твердосплавная ISO WNMG080404-PSX ACP20E AHNO предназначена для получистовой обработки стали.
W - Пластина в форме ломаного треугольника (тригональная) с небольшими режущими кромками и увеличенным количеством режущих кромок делает ее очень эффективной для чистовой обработки цилиндрических поверхностей, цилиндрических поверхностей с уступами и обработки криволинейных поверхностей с небольшими радиусными переходами. Форма твердосплавной пластины не позволяет надежно закрепить ее в державке при значительных износах режущей кромки. Угол между плоскостью обработки и вспомогательной режущей кромкой достаточно велик и поэтому выполнять обработку с большими подачами и глубинами резания невозможно.
N - Задний угол пластины равен нулю, что обеспечивает максимальную прочность режущей кромки. Этот задний угол является самым распространенным среди всех типов задних углов для обработки металлов и жаропрочных сплавов. Первый выбор для общей токарной обработки.
М - Точность размеров пластины позволяет менять режущие кромки пластины без большой корректировки управляющей программы, если требование к точности размеров детали не являются высокими. Предельные размеры отклонения размеров пластины:
S = ±0.15 mm
m = ±0.08 mm
d = ±0.05 mm
G - Двусторонняя пластина со стружколомами на двух поверхностях позволяет увеличить количество режущих кромок в два раза, что обеспечивает умеренный расход пластин и существенную экономию при закупке режущего инструмента.
08 - Размер стороны пластины 8 мм. Подходит для получистовой обработки, при которой снимается относительно небольшой слой металла. Максимальная глубина резания, которую может обработать пластина такого размера, составляет 5 мм. Такой глубины резания достаточно для большинства токарных операций.
04 - Номинальный размер толщины пластины. В данном примере он составляет 4,76 мм. Этот параметр обеспечивает стабильную резку без поломок пластины на рекомендованных режимах обработки. Стандартная толщина пластины позволяет быстро и легко заменять её без необходимости снимать державку или перенастраивать оборудование.
04 - Радиус скругления вершины пластины составляет 0,4 мм. Этот радиус скругления предотвращает поломку и выкрашивание пластины, а также увеличивает ее износостойкость за счет улучшения теплоотвода из зоны резания. Рекомендуется для чистовой обработки.
PSX - Чистовой стружколом с острой режущей кромкой предназначен для обработки сталей группы Р с глубиной резанья от 1 до 3 мм и подачей на оборот 0,1-0,3 мм. Обеспечивает превосходное дробление стружки и теплоотвод.
 |
 |
ACP20E - Сплав предназначен для получистовой и чистовой обработки сталей группы Р. Он хорошо подходит для обработки легированных сталей этой группы, а также термоулучшенных сталей. В сочетании со стружколомом для черновой обработки, может использоваться и для черновой обработки, особенно для сталей подгруппы Р01-Р20.
Тщательное смешивание порошков перед спеканием твердосплавных пластин позволяет получить пластины с однородным составом зерна и стабильным качеством. Специальная комбинация покрытий защищает твердый сплав от преждевременного износа, особенно при обработке термоулучшенных сталей и легированных термоулучшенных сталей.
Специальные технологии термообработки и спекания твердых сплавов, основанные на контроле отвода тепла, обеспечивают однонаправленный рост кристаллов и получение кристаллов одинакового размера. Это значительно повышает износостойкость и прочность пластин.
CVD-покрытие полученное путем химического осаждения, в результате чего на режущей части инструмента образуется равномерное покрытие толщиной 4-20 мкм. Данное покрытие предохраняет твердый сплав от преждевременного износа. Данный вид покрытия используется на пластинах предназначенных для обработки сталей группы Р и чугуна.
В данной таблице, указан диапазон скоростей резания к каждой подгруппе обрабатываемых материалов. При первичной обработке, есть общая рекомендация начинать обработку со средних подач и средних скоростей резания. Затем, если пластина показывает стойкость превышающую 15 минут, скорость резания увеличивают. Но вместе с тем, если вы точно уверенны, что заготовка качественная, без внутренних дефектов, и материал заготовки обрабатывается легче, чем другие материалы в группе, вы можете начать с большей скорости резания, чем средняя рекомендованная скорость. То же правило действует и с более труднообрабатываемыми материалами. В случае, если вы меняете пластину на детали с уже отработанными режимами, и деталь обрабатывается на скоростях значительно меньших, чем предлагаемый диапазон резания. Вы можете начать обработку на меньших скоростях, чем указано в рекомендованных скоростях. Особенно это касается материалов группы S.
