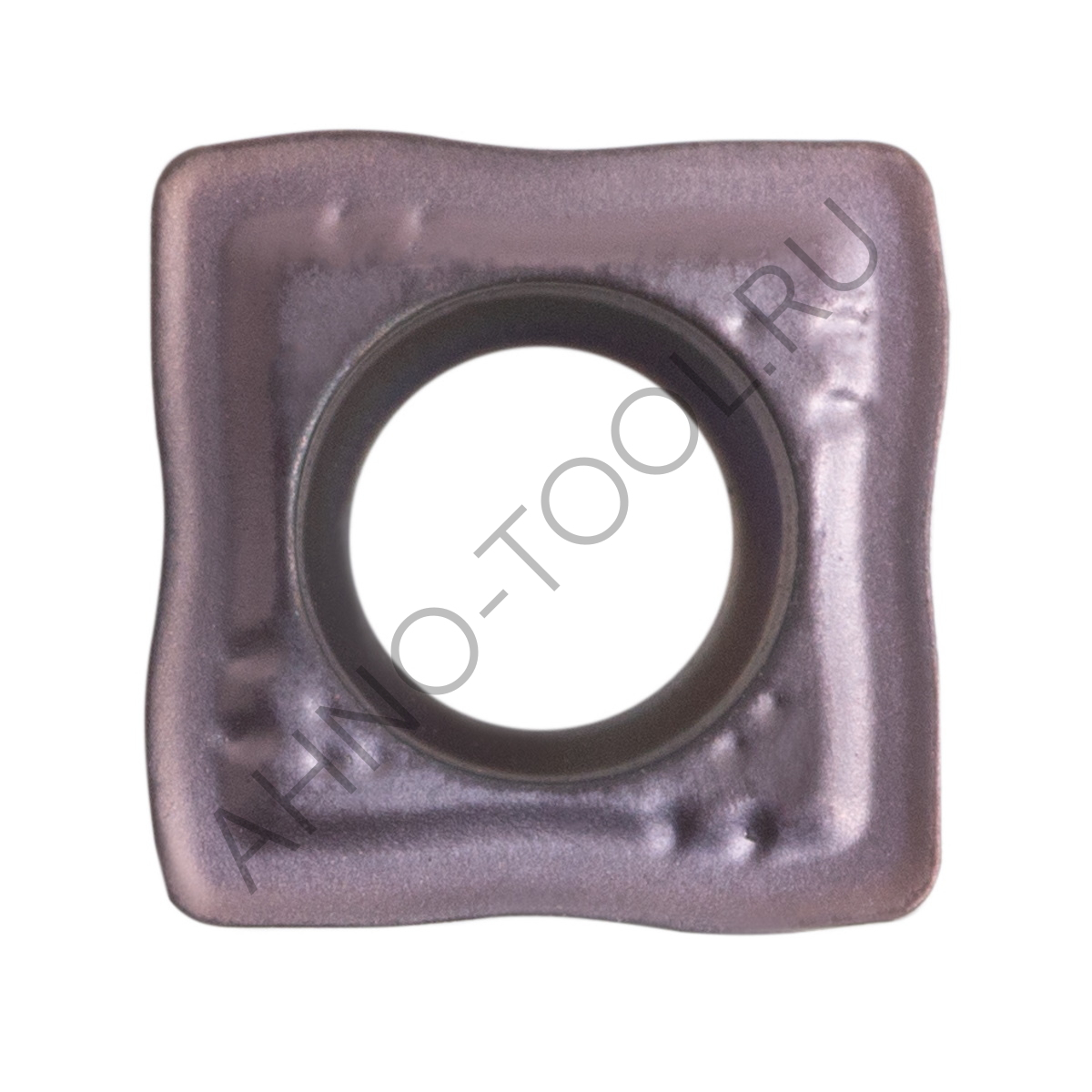

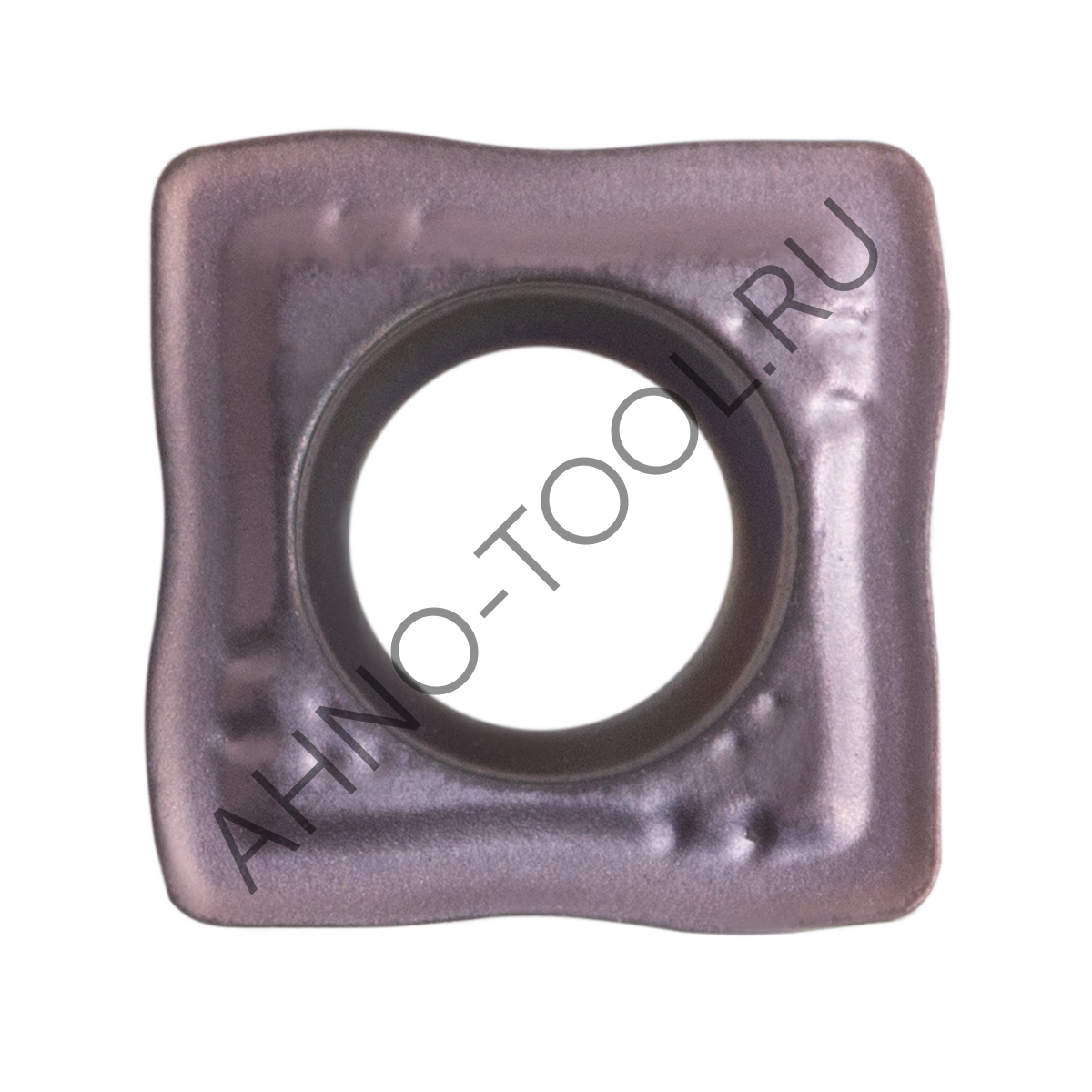

Пластина твердосплавная SOMT050204 DP
S — пластина имеет квадратную форму, удобную для закрепления в корпусе сверла. Сверла, оснащенные такими пластинами, подходят для пакетного сверления и для создания отверстий с плоским дном. Эти пластины также хороши для растачивания отверстий и использования сверл для плунжерной обработки.
O — в обозначении пластины указывает на то, что для создания оптимальной геометрии в зоне резания был применен специальный задний угол. Этот угол обеспечивает наилучшие параметры для резания. Благодаря этому параметру можно максимально регулировать прочностные характеристики режущей части и обеспечивать дробление стружки.
M — Стандартная точность пластины обеспечивает её совместимость с другими деталями и надёжное крепление в корпусе. Благодаря этой точности, пластины гарантируют позиционирование и качество обработанных поверхностей, которые не зависят от замены пластины.
T — Эта пластина имеет сквозное отверстие и плоскую опорную поверхность с одной стороны. На поверхности пластины также есть стружколом и фаска для потайной головки крепёжного винта. Такая форма стружколома и крепления позволяет максимально эффективно использовать эти пластины в свёрлах.
05 — Размер пластины позволяет выполнять сверление отверстий диаметром от 16 до 17 мм. Применяется в сверлах для эффективного сверления различных материалов.
02 — Вторые две цифры обозначают толщину пластины. Эта характеристика обеспечивает прочность пластины и экономию твёрдого сплава. Опорная поверхность пластины гарантирует надёжность работы инструмента.
04 — Радиус предназначен для использования на периферийных пластинах. Он позволяет снизить силы резания и получить поверхности с высокой шероховатостью. Однако этот радиус не подходит для работы на высоких подачах. Поэтому, если вы используете сверло для расточки, не следует устанавливать подачу более 0,2 миллиметра на оборот.
DP — это стружколом твердосплавных пластин, которые устанавливаются в центре сверла. Стружколом служит для защиты режущей кромки пластины от сколов и выкрашивания. DP имеет грубую геометрию, которая позволяет создавать повышенные усилия резания, а на одном из краёв пластины просто продавливает металл.
AP9080 — Универсальный твёрдый сплав для обработки различных материалов, таких как Р, М, S, К и Н. Однако его широкая универсальность не всегда позволяет работать с заготовками на высоких скоростях. Зато он помогает сократить ассортимент инструментов на складе и делать отверстия в изделиях из разных материалов.
 |
Таблица основных размеров пластин
 |
| Таблица режимов резания |
 |
