Пластина твердосплавная WCMT06T308 FN, AZ330

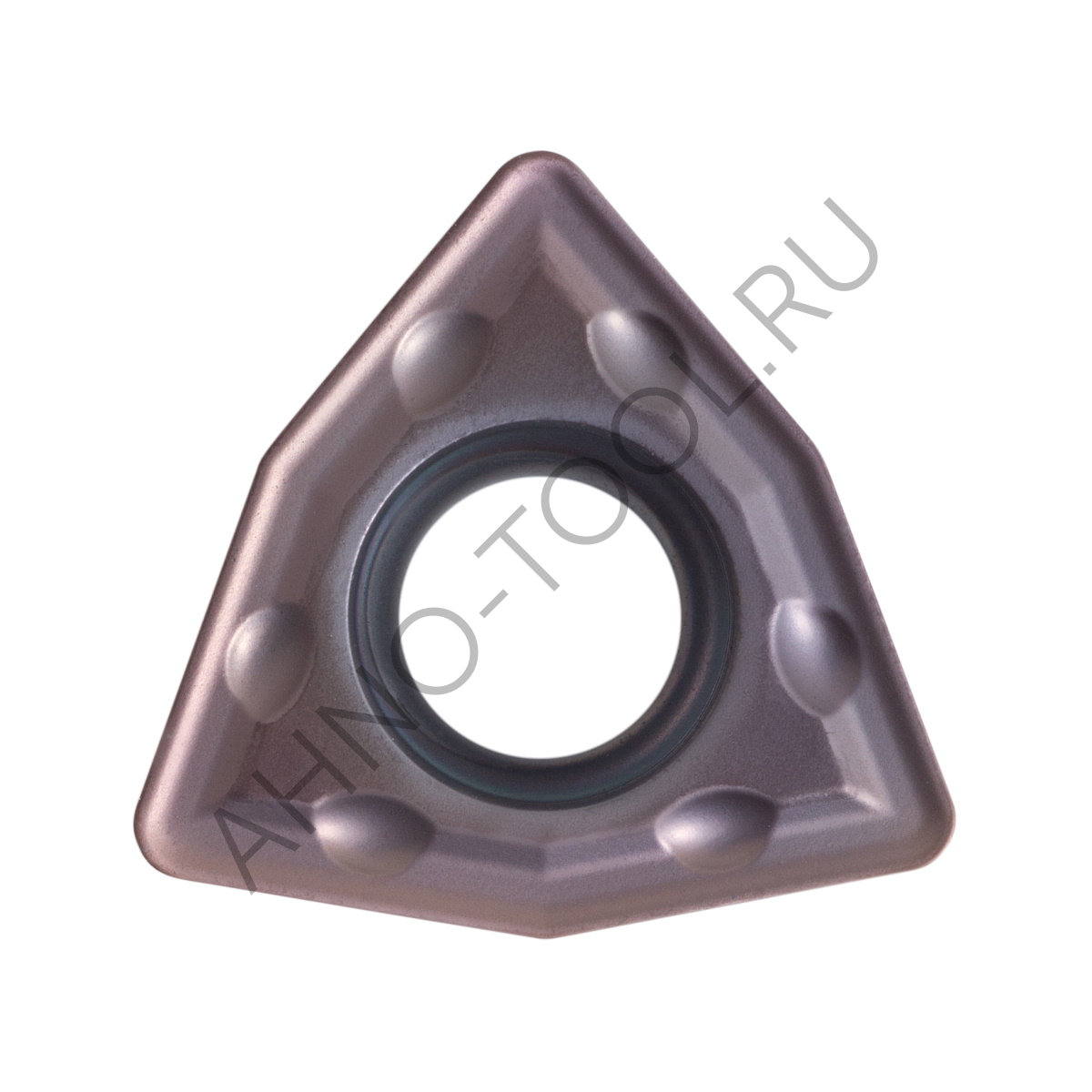

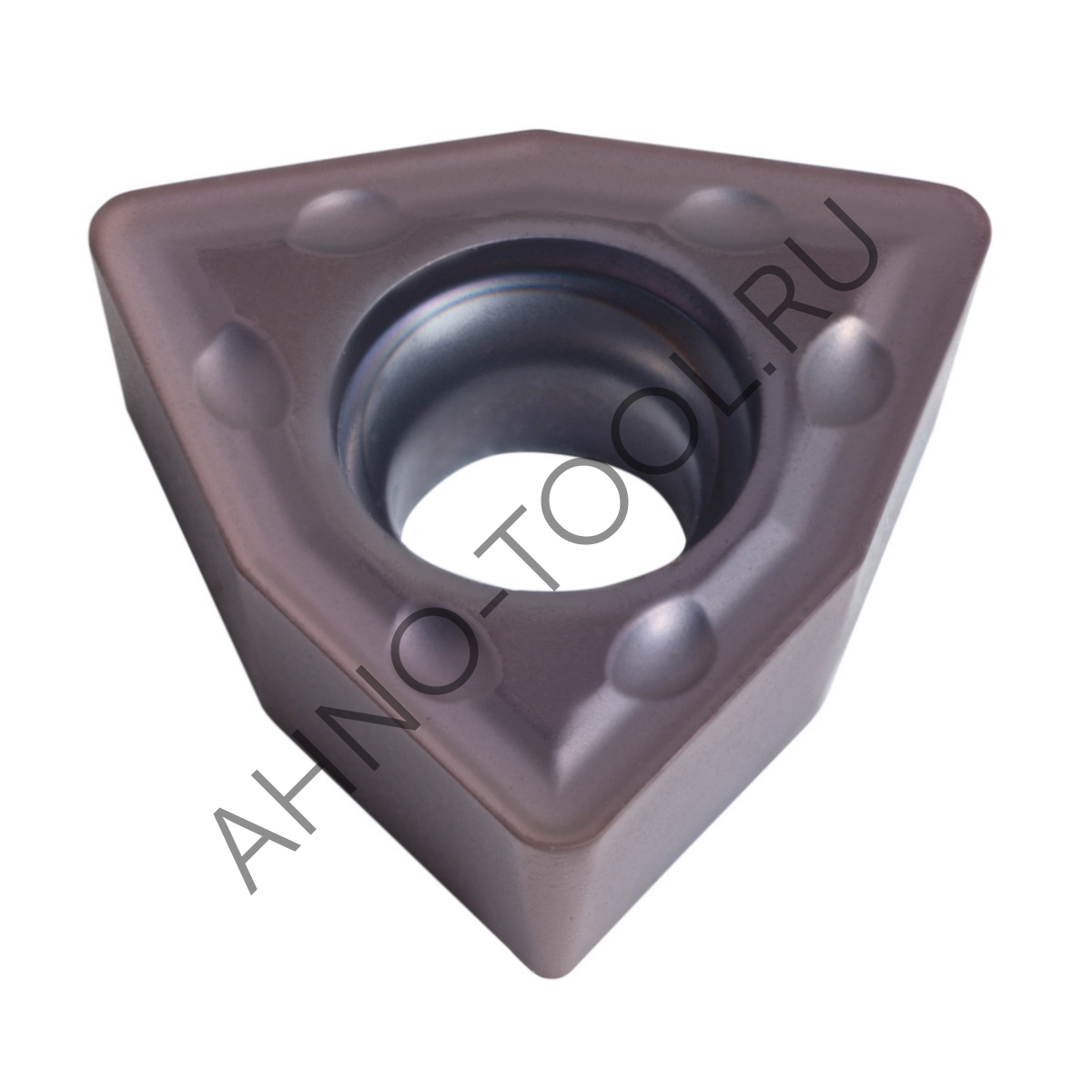

W — это пластина в форме ломаного треугольника. Благодаря такой форме можно выполнять сверление с большей подачей материала, но нельзя сверлить несколько отверстий одновременно. При использовании свёрл с этой пластиной невозможно получить отверстие с плоским дном. Кроме того, форма пластины из твёрдого сплава уменьшает глубину резания, если использовать это сверло для расточки отверстий.
С — задний угол пластины составляет 7 градусов, что обеспечивает остроту режущей кромки сверла и уменьшает силы резания. Однако это также делает режущую кромку более хрупкой, и при ударах она может выкрашиваться. Поэтому при работе со свёрлами, оснащёнными такими твердосплавными пластинами, рекомендуется снижать подачу при вхождении сверла в заготовку и перед его выходом из неё.
M — Стандартная точность пластины обеспечивает её совместимость с другими деталями и надёжное крепление в корпусе. Благодаря этой точности, пластины гарантируют позиционирование и качество обработанных поверхностей, которые не зависят от замены пластины.
T — Эта пластина имеет сквозное отверстие и плоскую опорную поверхность с одной стороны. На поверхности также есть стружколом и фаска для потайной головки крепёжного винта. Благодаря такой форме стружколома и крепления эти пластины максимально эффективно использовать в свёрлах.
06 — Размер пластины позволяет сверлить отверстия диаметром от 31 до 41 миллиметров. Используется в сверлах для эффективного сверления разных материалов.
03 — Указывают на толщину пластины. Эта характеристика влияет на прочность пластины и позволяет экономить твёрдый сплав. Опорная поверхность пластины обеспечивает надёжность работы инструмента.
08 — Радиус предназначен для использования на периферийных пластинах. Он позволяет снизить силы резания и получить поверхности с высокой шероховатостью. Однако этот радиус не подходит для работы на высоких подачах. Поэтому, если вы используете сверло для расточки, не следует устанавливать подачу более 0,2 миллиметра на оборот.
FN — это универсальный стружколом, который можно использовать для обработки различных материалов, включая M, S, P и K. Специальная геометрия стружколома позволяет эффективно измельчать стружку на мелкие части. Это предотвращает забивание стружечных каналов сверла и помогает быстро отводить тепло из зоны резания вместе со стружкой.
Пластины с этим стружколомом рекомендуется использовать для сверления различных материалов. Если же нужно сверлить материалы одной группы, материалы с высокой вязкостью или труднообрабатываемые материалы групп M и S, то лучше выбрать пластины с другим типом стружколома.
AZ330 — это универсальный твёрдый сплав, который подходит для обработки различных материалов, таких как сталь, чугун, алюминий, медь и другие. Его можно использовать для широкого спектра операций, включая резку, сверление, фрезерование и точение. Такая универсальность сплава позволяет сократить количество инструментов на складе, так как для обработки разных материалов можно использовать один и тот же инструмент. Кроме того, AZ330 подходит для сверления отверстий в изделиях, состоящих из разных материалов, что также упрощает процесс производства.
 |
 |
| Таблица режимов резания |
 |
Пластина твердосплавная WCMT06T308 FN, AZ330

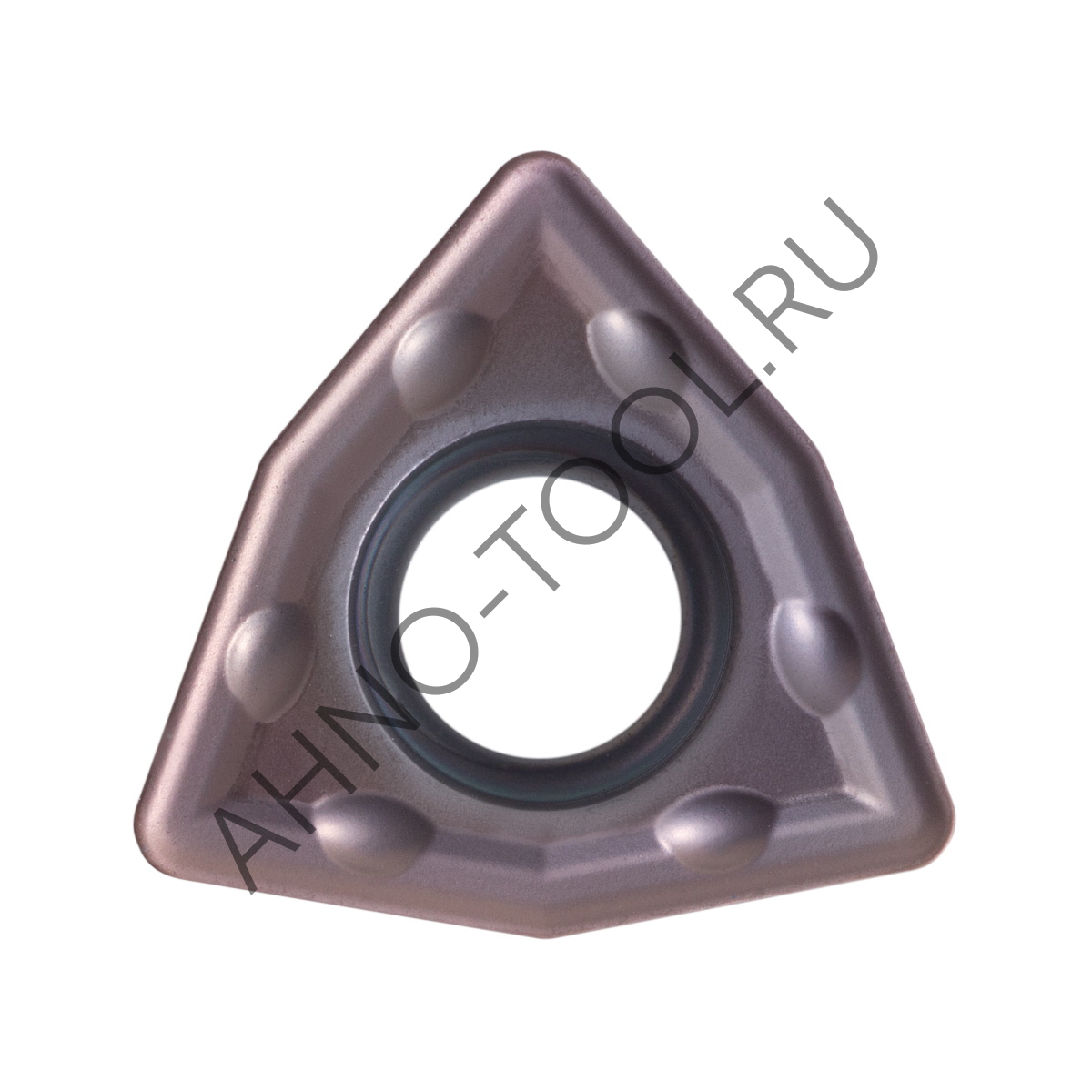

W — это пластина в форме ломаного треугольника. Благодаря такой форме можно выполнять сверление с большей подачей материала, но нельзя сверлить несколько отверстий одновременно. При использовании свёрл с этой пластиной невозможно получить отверстие с плоским дном. Кроме того, форма пластины из твёрдого сплава уменьшает глубину резания, если использовать это сверло для расточки отверстий.
С — задний угол пластины составляет 7 градусов, что обеспечивает остроту режущей кромки сверла и уменьшает силы резания. Однако это также делает режущую кромку более хрупкой, и при ударах она может выкрашиваться. Поэтому при работе со свёрлами, оснащёнными такими твердосплавными пластинами, рекомендуется снижать подачу при вхождении сверла в заготовку и перед его выходом из неё.
M — Стандартная точность пластины обеспечивает её совместимость с другими деталями и надёжное крепление в корпусе. Благодаря этой точности, пластины гарантируют позиционирование и качество обработанных поверхностей, которые не зависят от замены пластины.
T — Эта пластина имеет сквозное отверстие и плоскую опорную поверхность с одной стороны. На поверхности также есть стружколом и фаска для потайной головки крепёжного винта. Благодаря такой форме стружколома и крепления эти пластины максимально эффективно использовать в свёрлах.
06 — Размер пластины позволяет сверлить отверстия диаметром от 31 до 41 миллиметров. Используется в сверлах для эффективного сверления разных материалов.
03 — Указывают на толщину пластины. Эта характеристика влияет на прочность пластины и позволяет экономить твёрдый сплав. Опорная поверхность пластины обеспечивает надёжность работы инструмента.
08 — Радиус предназначен для использования на периферийных пластинах. Он позволяет снизить силы резания и получить поверхности с высокой шероховатостью. Однако этот радиус не подходит для работы на высоких подачах. Поэтому, если вы используете сверло для расточки, не следует устанавливать подачу более 0,2 миллиметра на оборот.
FN — это универсальный стружколом, который можно использовать для обработки различных материалов, включая M, S, P и K. Специальная геометрия стружколома позволяет эффективно измельчать стружку на мелкие части. Это предотвращает забивание стружечных каналов сверла и помогает быстро отводить тепло из зоны резания вместе со стружкой.
Пластины с этим стружколомом рекомендуется использовать для сверления различных материалов. Если же нужно сверлить материалы одной группы, материалы с высокой вязкостью или труднообрабатываемые материалы групп M и S, то лучше выбрать пластины с другим типом стружколома.
AZ330 — это универсальный твёрдый сплав, который подходит для обработки различных материалов, таких как сталь, чугун, алюминий, медь и другие. Его можно использовать для широкого спектра операций, включая резку, сверление, фрезерование и точение. Такая универсальность сплава позволяет сократить количество инструментов на складе, так как для обработки разных материалов можно использовать один и тот же инструмент. Кроме того, AZ330 подходит для сверления отверстий в изделиях, состоящих из разных материалов, что также упрощает процесс производства.
| Таблица основных размеров пластин |
|
|
| Таблица режимов резания |
 |
