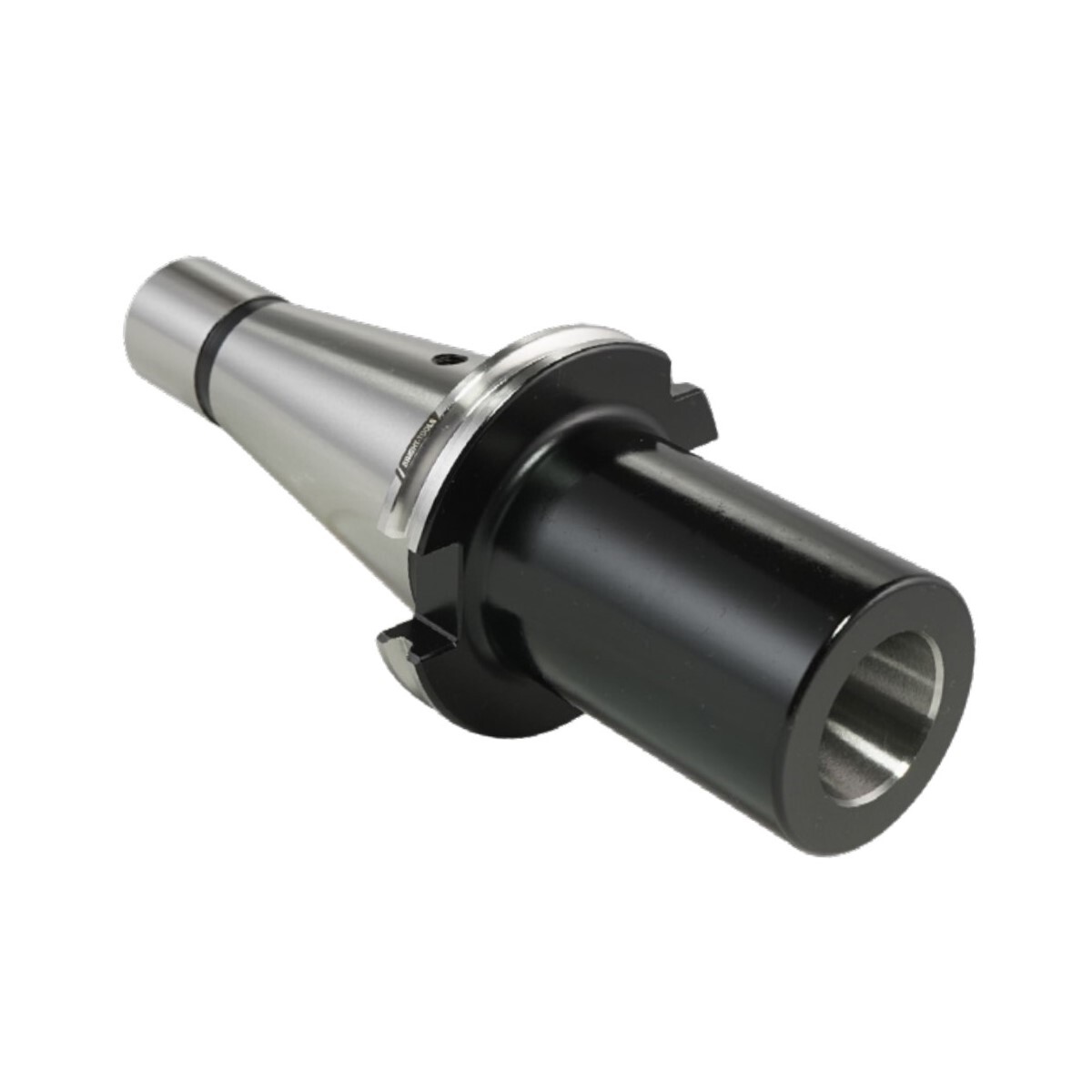

Втулка переходная SK40-MTB1-50 GOST BRIGHT-TOOLS
SK40 GOST − Данный конус разработан для универсального оборудования и расcчитан на ручную смену инструмента. Основное его отличие от конуса SK - это наличие резьбовой бобышки на хвостовике со стороны шпинделя, в которую вкручивается шомпол универсального станка. Он притягивает оправку к конусу и держит её там. Установить данный конус на станок с автоматической сменой инструмента не представляется возможным поскольку конуса имеют разные резьбовые размеры. По этой же причине невозможно установить конус SK на универсальное оборудование.
|
Особенности конуса типа SK GOST: - обеспечивает надежное крепление инструмента в универсальном оборудовании - хорошо держат осевую нагрузку - имеет низкую стоимость - средняя повторяемость - имеет большую массу - на больших оборотах станка создает большую нагрузку на подшипники шпинделя |
 |
MTВ1 - внутренний конус Морзе 1, предназначен для крепления инструмента в оснастке. Данный вид конуса является одним из самых первых инструментальных конусов и предназначен для работы на универсальных станках. Данная переходная втулка позволяет использовать ручной инструмент на станках ЧПУ.

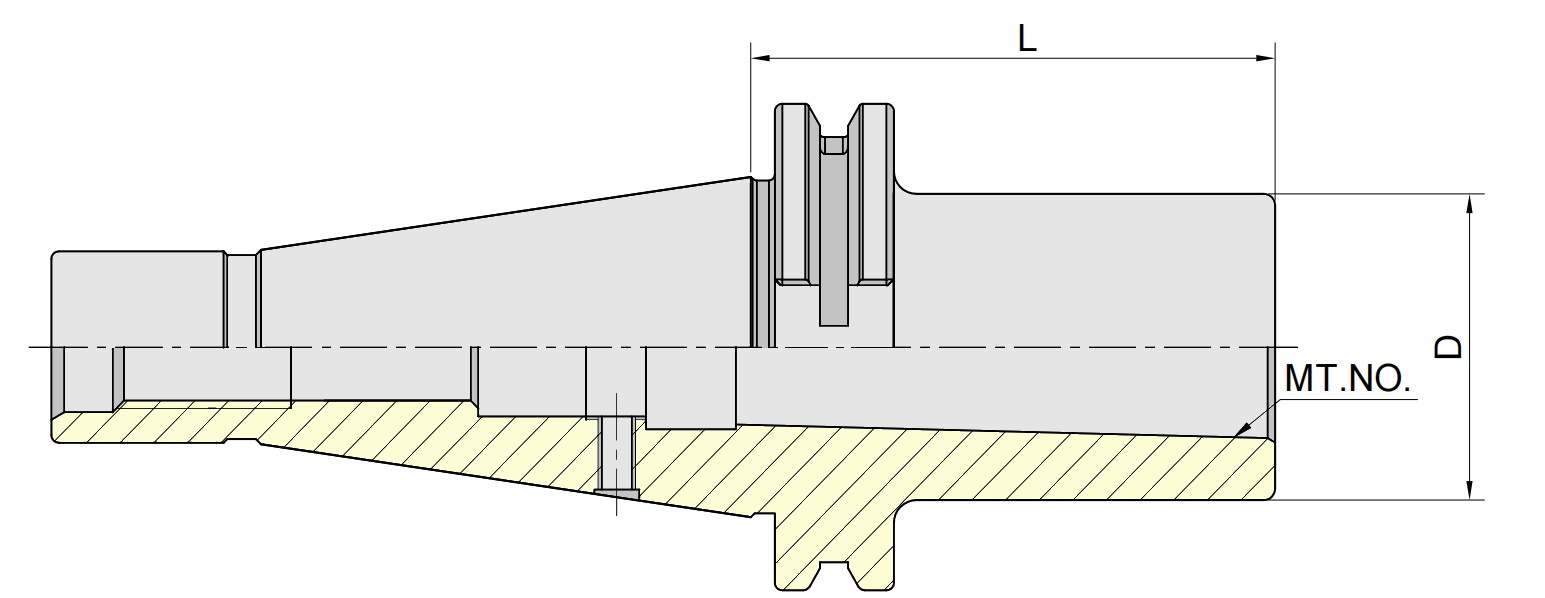

50 − вылет оправки со шпинделя станка составляет 50 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.

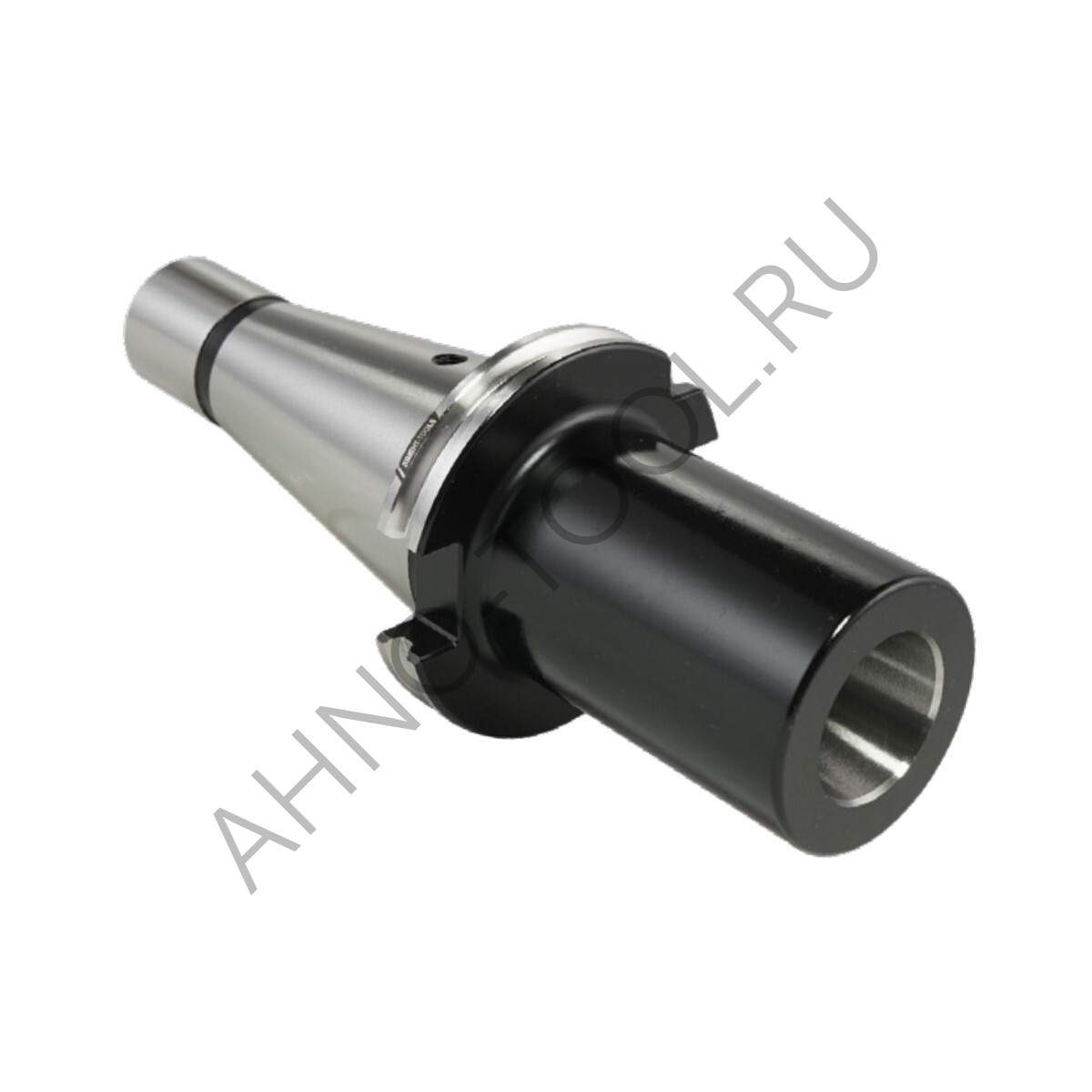

Втулка переходная SK40-MTB1-50 GOST BRIGHT-TOOLS
SK40 GOST − Данный конус разработан для универсального оборудования и расcчитан на ручную смену инструмента. Основное его отличие от конуса SK - это наличие резьбовой бобышки на хвостовике со стороны шпинделя, в которую вкручивается шомпол универсального станка. Он притягивает оправку к конусу и держит её там. Установить данный конус на станок с автоматической сменой инструмента не представляется возможным поскольку конуса имеют разные резьбовые размеры. По этой же причине невозможно установить конус SK на универсальное оборудование.
MTВ1 - внутренний конус Морзе 1, предназначен для крепления инструмента в оснастке. Данный вид конуса является одним из самых первых инструментальных конусов и предназначен для работы на универсальных станках. Данная переходная втулка позволяет использовать ручной инструмент на станках ЧПУ.
50 − вылет оправки со шпинделя станка составляет 50 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Особенности конуса типа SK GOST:
- обеспечивает надежное крепление инструмента в универсальном оборудовании
- хорошо держат осевую нагрузку
- имеет низкую стоимость
- средняя повторяемость
- имеет большую массу
- на больших оборотах станка создает большую нагрузку на подшипники шпинделя
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
