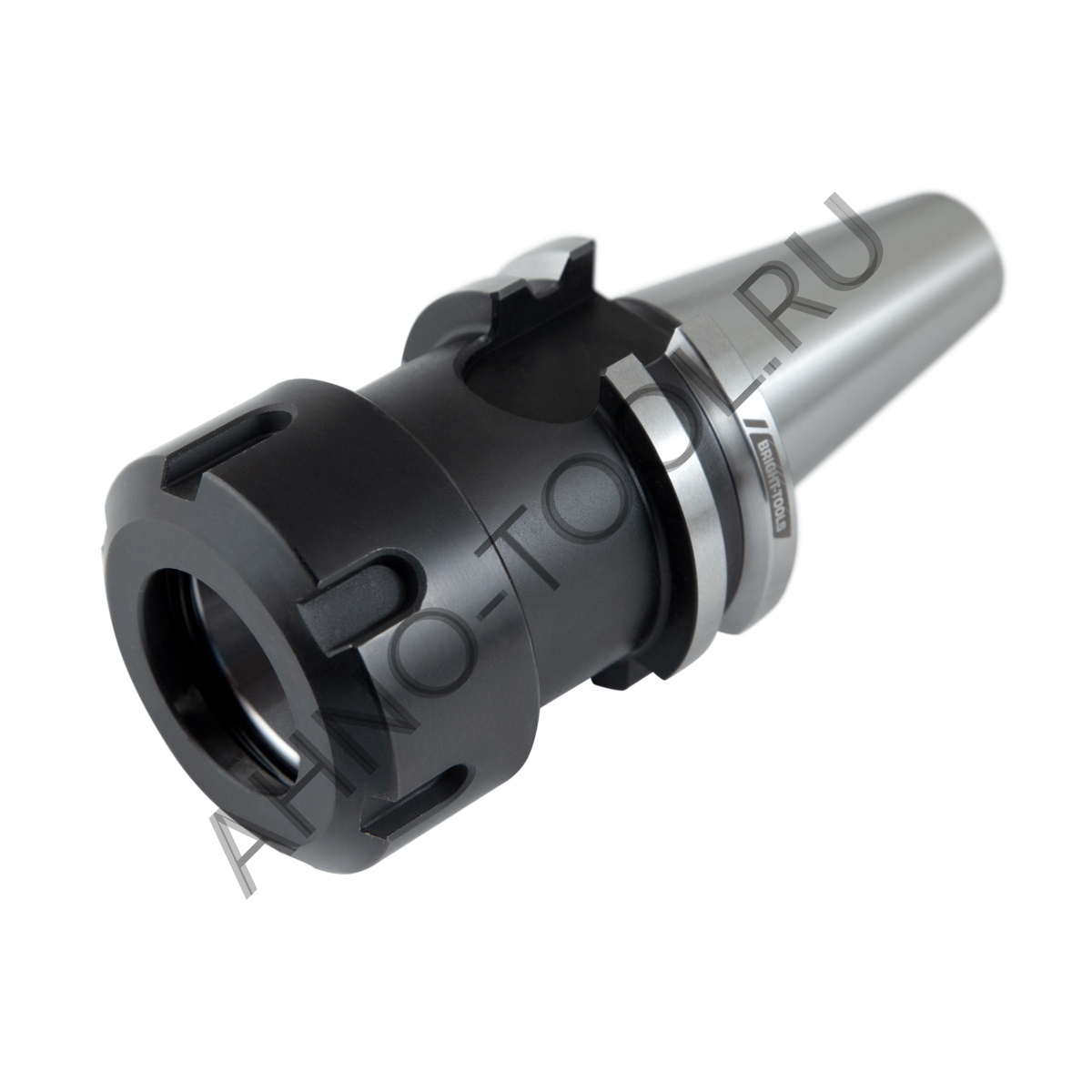

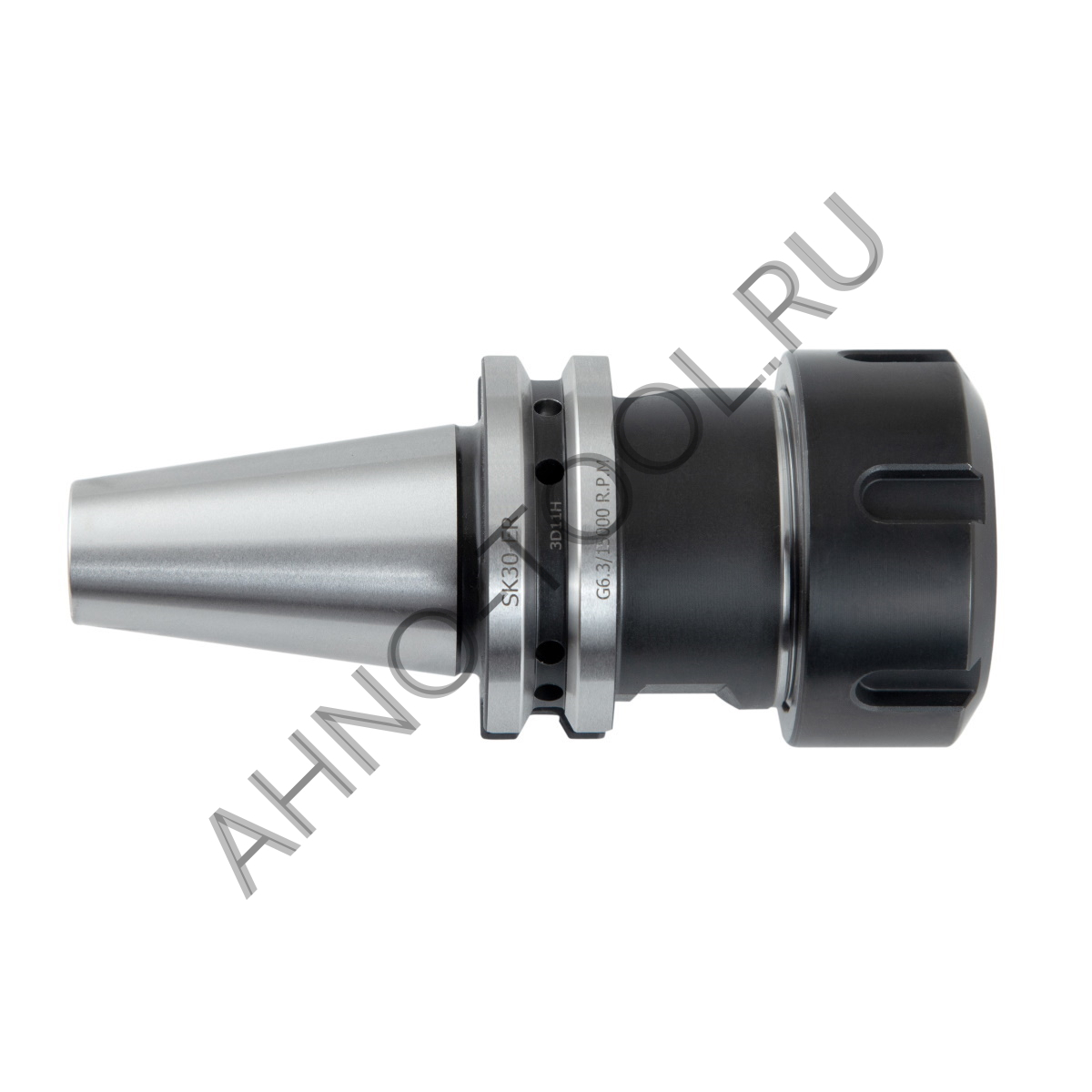

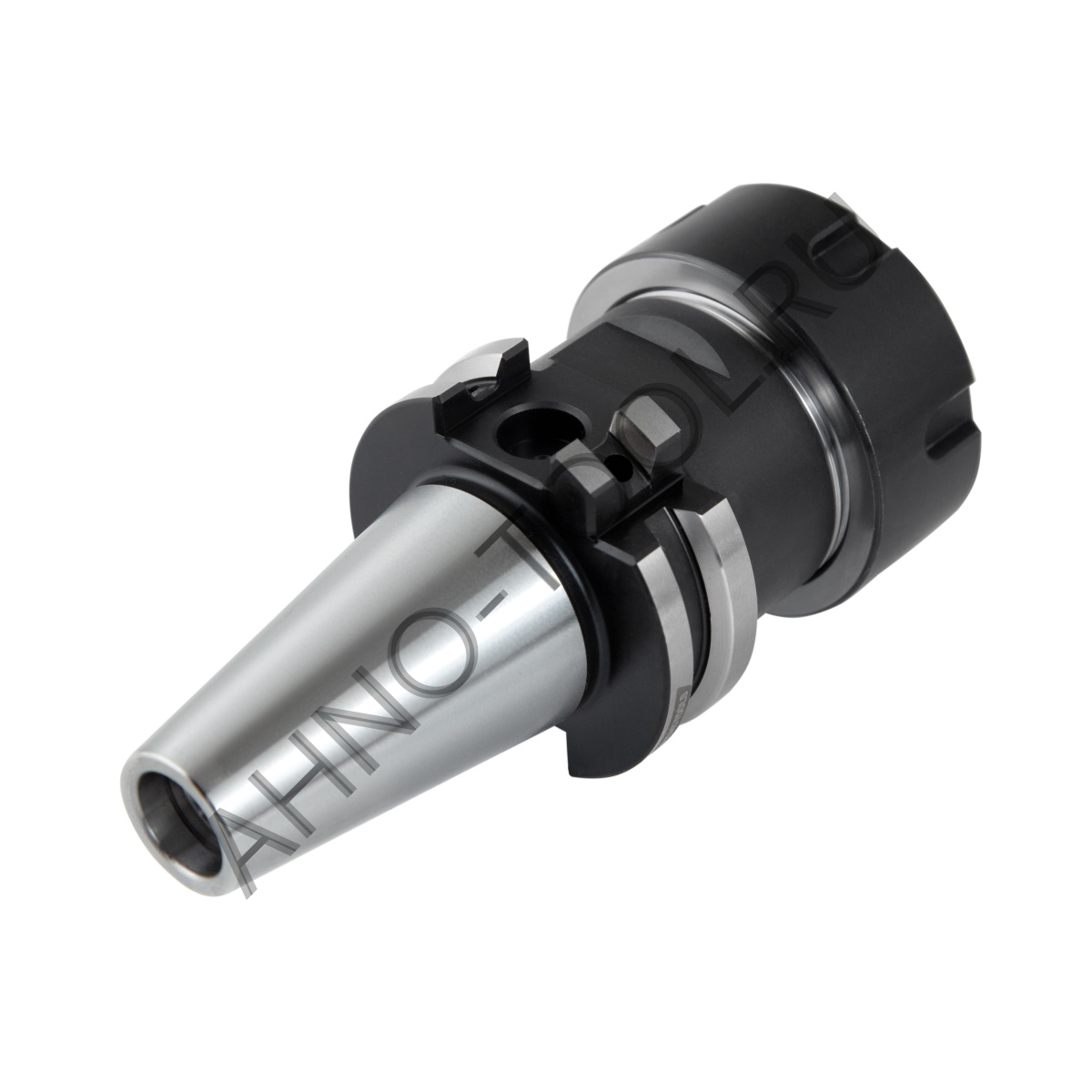

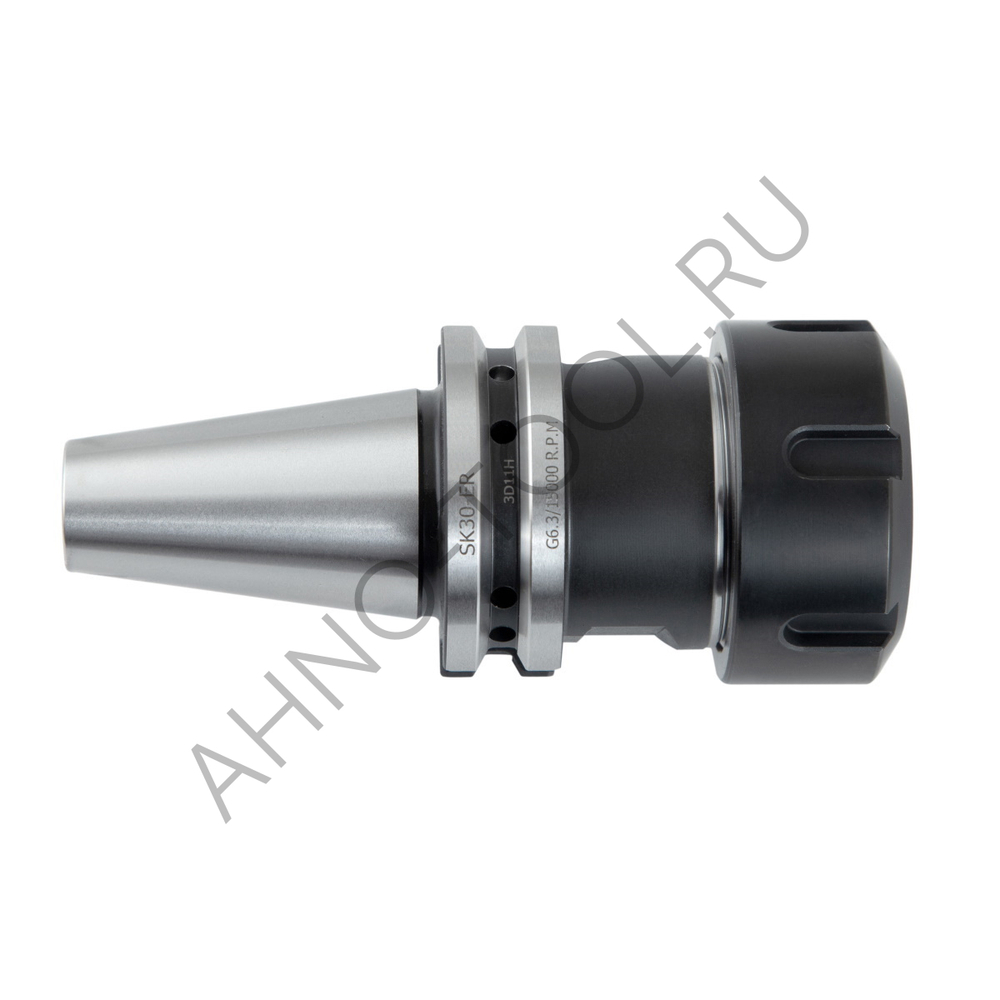

Патрон цанговый SK30-ER25-70 BRIGHT-TOOLS
SK30 – Данный вид корпусов встречается чаще всего на станках произведённых в ЕС. Данный конус, так же как и конус BT, имеет длинную конусную часть и отличается от конуса BT только пояском под автоматическую смену инструмента. Он так же устойчив к осевым усилиям. В последние десятилетия европейские производители станков практически не выпускают нового оборудования с данными конусами и обычно предпочитают конуса HSK либо Capta. Но все же данные конуса встречаются довольно часто на старых европейских станках.
Конус вставляется в шпиндель станка следующим образом:
Устройство автоматической подачи инструмента вставляет конус в шпиндель станка, после чего специальный механизм станка прочно притягивает оправу к конусу шпинделя станка, удерживая её с помощью штревеля. После команды управляющей программы на смену инструмента механическая рука берет оправку за канавку во фланце. Далее механизм притягивания фланца отсоединяется, механическая рука вытаскивает оправку с конуса шпинделя станка и помещает оправку в магазин станка.
|
Особенности конуса типа SK: - обеспечивают автоматическую смену инструмента - хорошо держат осевую нагрузку - имеет низкую стоимость - средняя повторяемость - имеет большую массу - на больших оборотах станка создает большую нагрузку на подшипники шпинделя |
 |
ER25 − цанговый патрон предназначен для крепления осевого инструмента в станках. Диапазон диаметров зажима хвостовика вставляемого инструмента составляет от 2 до 16 мм. Максимальное биение инструмента, установленного в этом патроне, составляет 0,003 мм и не включает биение цанги. В 95% случаев точности позиционирования инструмента достаточно для получения высококачественных деталей. Эти патроны обеспечивают легкую смену инструмента благодаря быстросменной цанге. При обычной замене инструмента (без изменения диаметра хвостовика) не нужно выкручивать гайку цангового патрона, достаточно ее ослабить, чтобы вытащить изношенный инструмент и установить новый. При замене инструмента на другой, не требуется менять весь цанговый патрон целиком, как в случае с термопатронами, достаточно заменить цангу. Благодаря своей простой конструкции и возможности быстрой адаптации оснастки, данный вид патронов является одним из самых популярных как в металлообработке, так и в обработке пластиковых и деревянных изделий.
70 − вылет оправки со шпинделя станка составляет 70 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
Патрон цанговый SK30-ER25-70 BRIGHT-TOOLS
SK30 – Данный вид корпусов встречается чаще всего на станках произведённых в ЕС. Данный конус, так же как и конус BT, имеет длинную конусную часть и отличается от конуса BT только пояском под автоматическую смену инструмента. Он так же устойчив к осевым усилиям. В последние десятилетия европейские производители станков практически не выпускают нового оборудования с данными конусами и обычно предпочитают конуса HSK либо Capta. Но все же данные конуса встречаются довольно часто на старых европейских станках.
Конус вставляется в шпиндель станка следующим образом:
Устройство автоматической подачи инструмента вставляет конус в шпиндель станка, после чего специальный механизм станка прочно притягивает оправу к конусу шпинделя станка, удерживая её с помощью штревеля. После команды управляющей программы на смену инструмента механическая рука берет оправку за канавку во фланце. Далее механизм притягивания фланца отсоединяется, механическая рука вытаскивает оправку с конуса шпинделя станка и помещает оправку в магазин станка.
ER25 − цанговый патрон предназначен для крепления осевого инструмента в станках. Диапазон диаметров зажима хвостовика вставляемого инструмента составляет от 2 до 16 мм. Максимальное биение инструмента, установленного в этом патроне, составляет 0,003 мм и не включает биение цанги. В 95% случаев точности позиционирования инструмента достаточно для получения высококачественных деталей. Эти патроны обеспечивают легкую смену инструмента благодаря быстросменной цанге. При обычной замене инструмента (без изменения диаметра хвостовика) не нужно выкручивать гайку цангового патрона, достаточно ее ослабить, чтобы вытащить изношенный инструмент и установить новый. При замене инструмента на другой, не требуется менять весь цанговый патрон целиком, как в случае с термопатронами, достаточно заменить цангу. Благодаря своей простой конструкции и возможности быстрой адаптации оснастки, данный вид патронов является одним из самых популярных как в металлообработке, так и в обработке пластиковых и деревянных изделий.
70 − вылет оправки со шпинделя станка составляет 70 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Особенности конуса типа SK:
- обеспечивают автоматическую смену инструмента
- хорошо держат осевую нагрузку
- имеет низкую стоимость
- средняя повторяемость
- имеет большую массу
- на больших оборотах станка создает большую нагрузку на подшипники шпинделя
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
