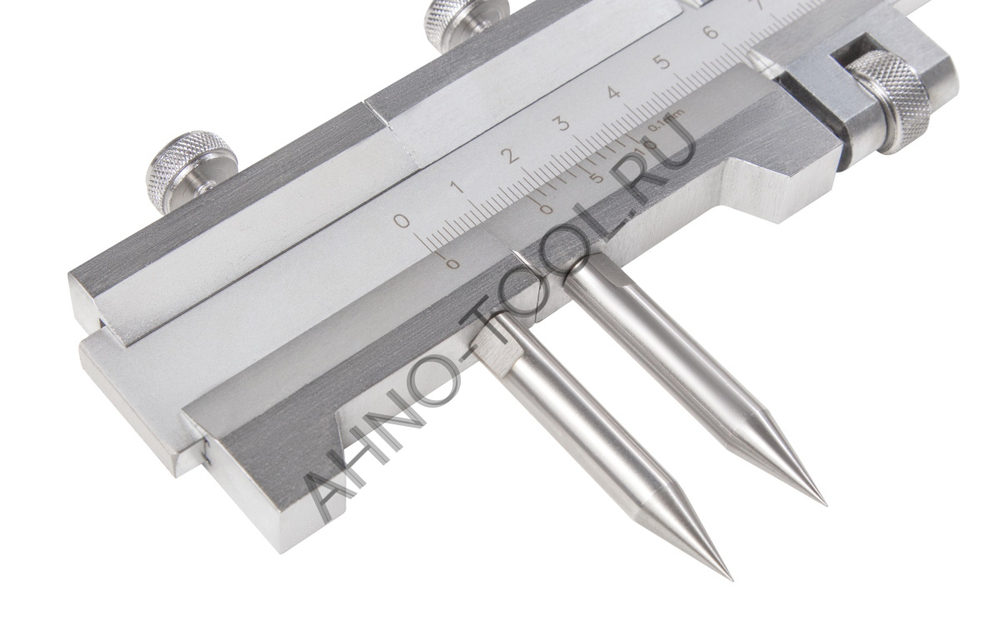

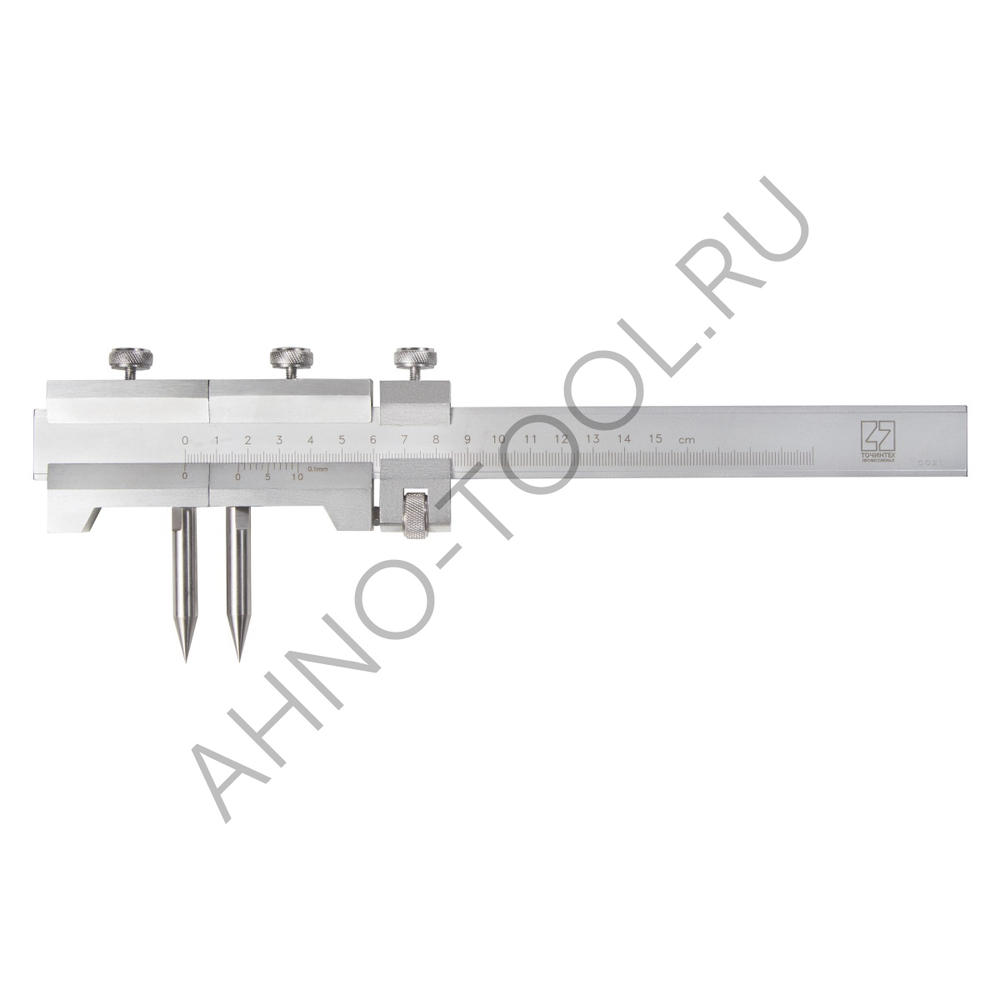

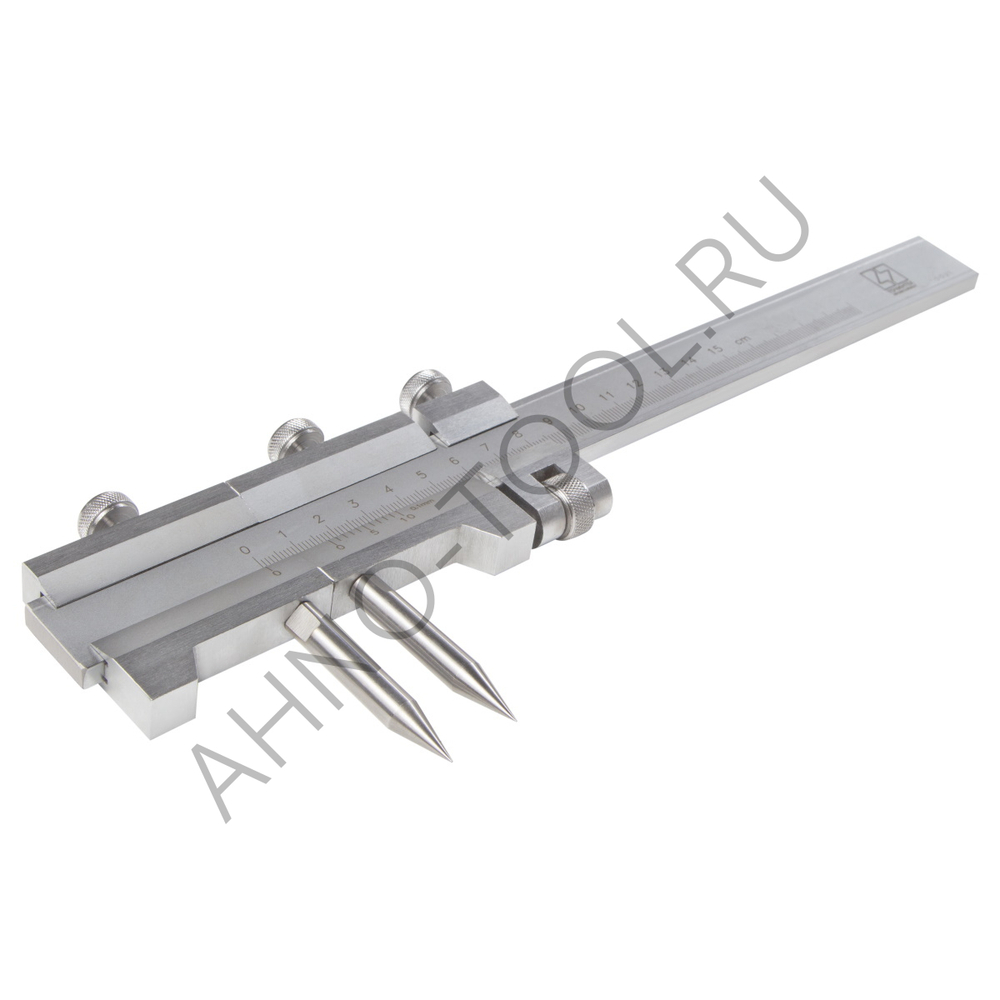

Штангенциркуль разметочный ШЦР-150-0.1 2 подвижные губки ТОЧИНТЕХ идеально подходит для нанесения разметки дуг и отверстий относительно заранее накерненных точек.
Процесс разметки с помощью такого штангенциркуля выглядит следующим образом:
1. Первым шагом необходимо определить расстояние, на котором требуется выполнить разметку относительно накерненного отверстия.

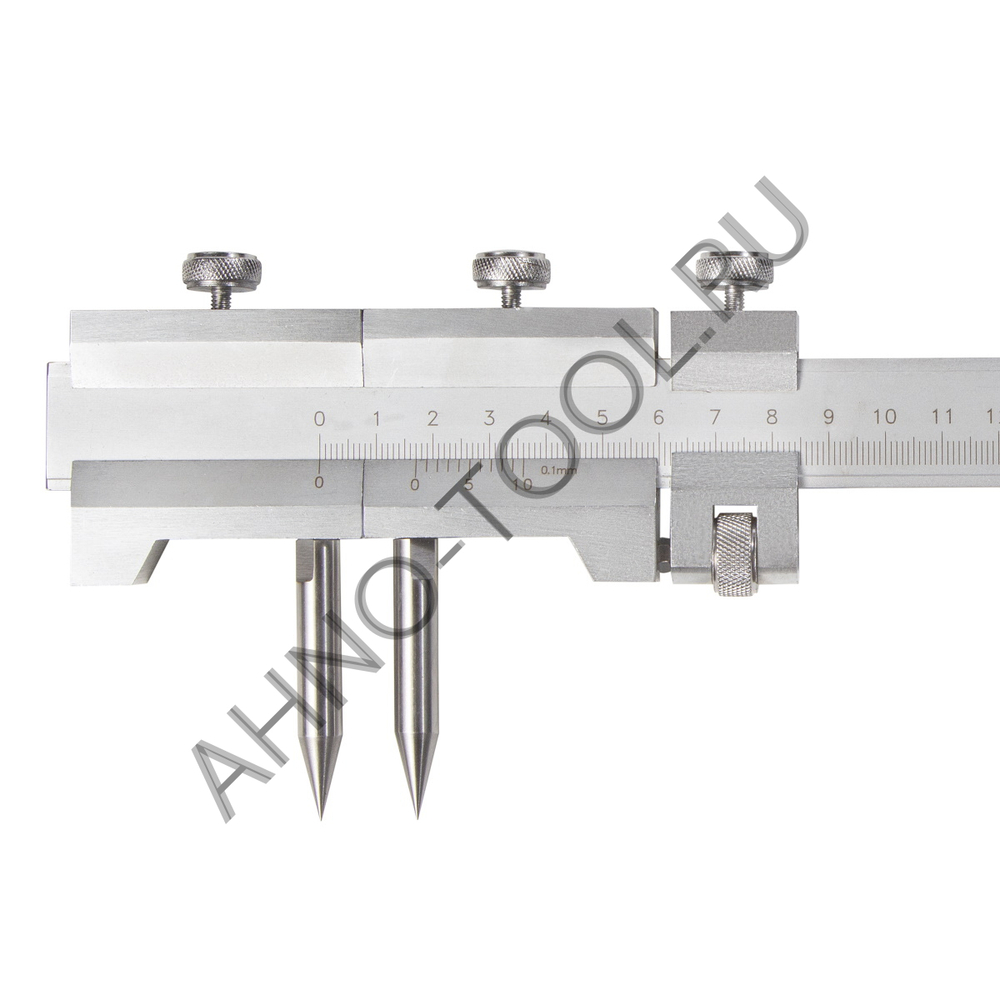

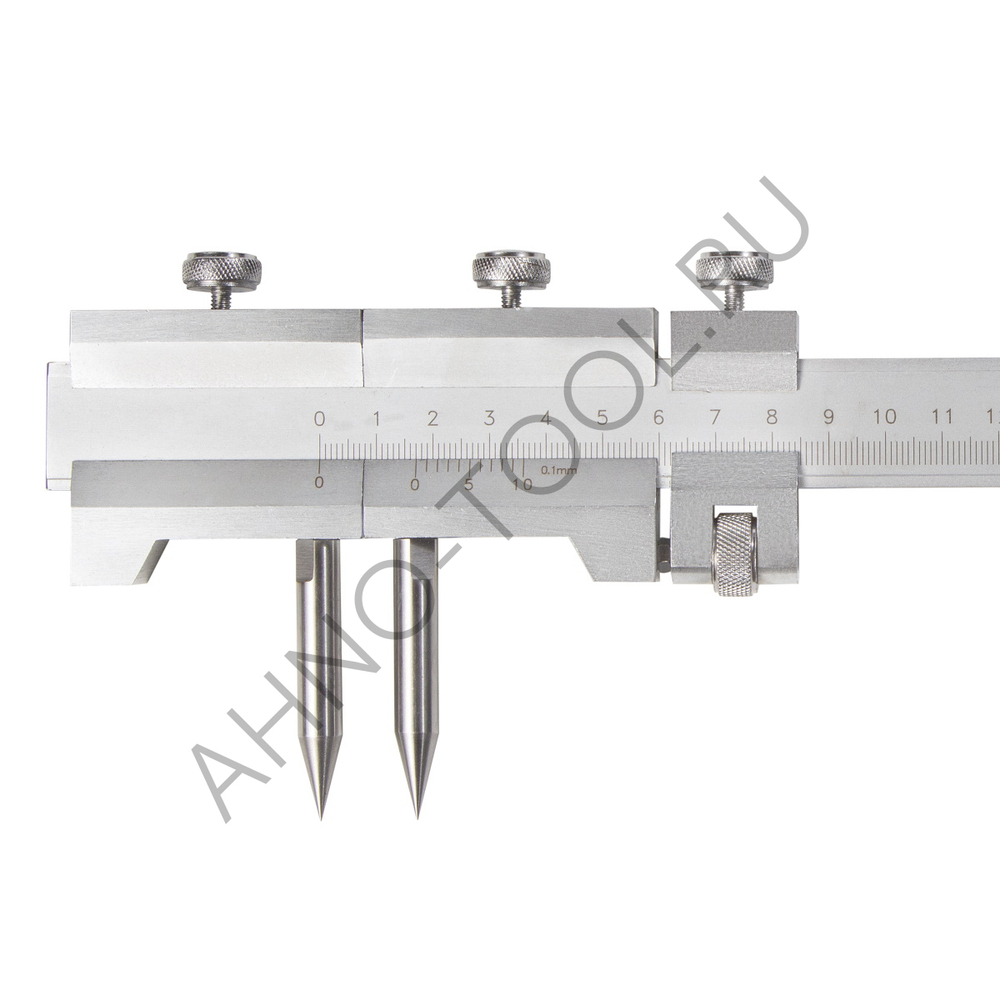

2. Затем следует установить требуемое расстояние между губками [1] и [2]. Для этого следует обратить внимание на значения, отображаемые на нониусах [3] и [4]. На представленном рисунке видно, что губка [1] установлена на «ноль», а губка [2] — на 17,1 мм.
3. Чтобы рассчитать фактическое расстояние между наконечниками губок [1] и [2], нужно отнять фактическое значение размера нониуса [4] от фактического значения нониуса [3].
В нашем примере, 17,1 мм (размер нониуса [4]) вычитаем из 0 (размер нониуса [3]), что даёт 17,1 мм.
Затягиваем зажимные винты [5] и [6], чтобы зафиксировать установочный размер для разметки.
Затем устанавливаем губку [1] в отверстие и с помощью губки [2] делаем разметку на поверхности заготовки.
Также можно разметить две параллельные линии, не привязываясь к накерненному отверстию.
Штангенциркуль изготовлен из закалённой стали, все посадочные поверхности отшлифованы и притёрты, что исключает люфты между ними и значительно увеличивает срок службы разметочного штангенциркуля.
Все геометрические размеры инструмента соответствуют требованиям ГОСТ 166.
Посадочные поверхности тщательно отшлифованы и притёрты, что обеспечивает полное отсутствие неровностей и на рабочих поверхностях.
Для повышения долговечности штангенциркуля все посадочные поверхности имеют увеличенную толщину, что значительно снижает их износ.
Перед выпуском вся продукция проходит тщательный контроль в отделе контроля качества, что гарантирует её высокое качество.
Движение рамки по штанге происходит плавно, без зазоров.
Зазор между глубиномером и штангой минимален, что обеспечивает максимально точное измерение.
Цена деления шкалы измерения составляет 0,05 мм.

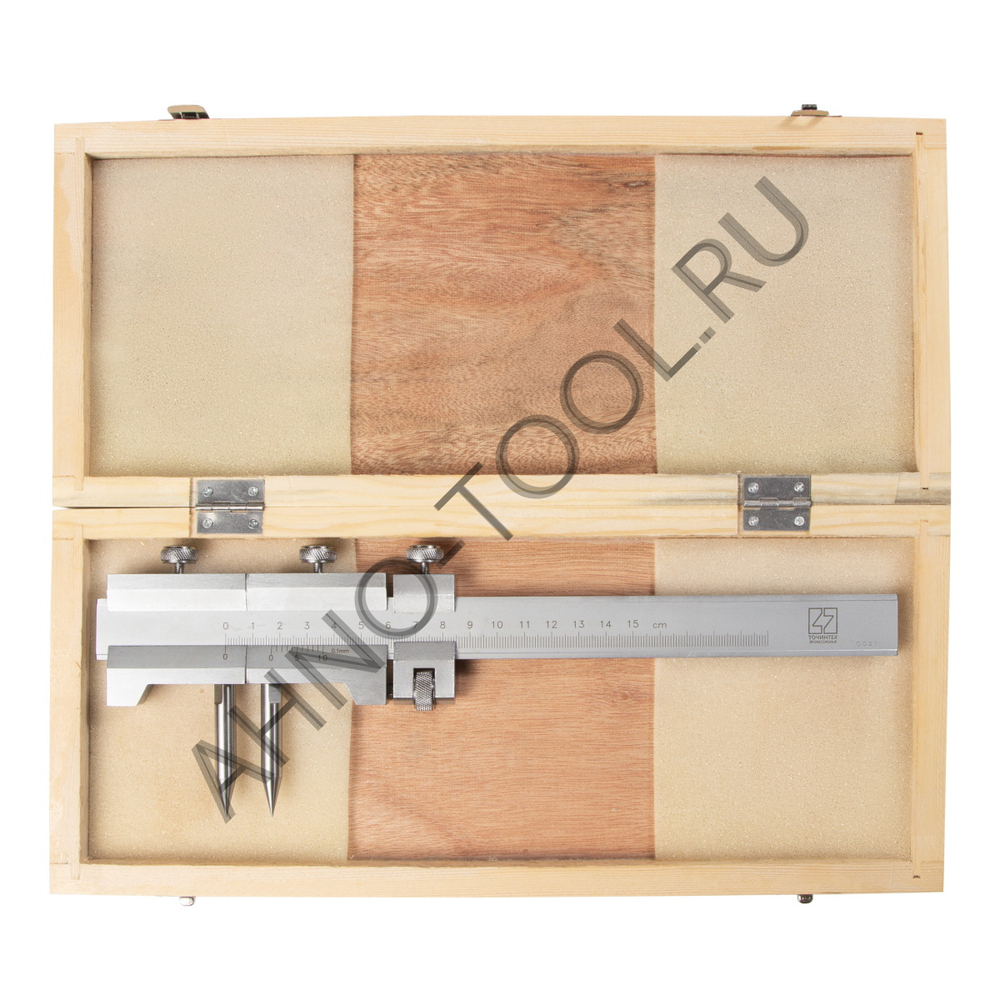

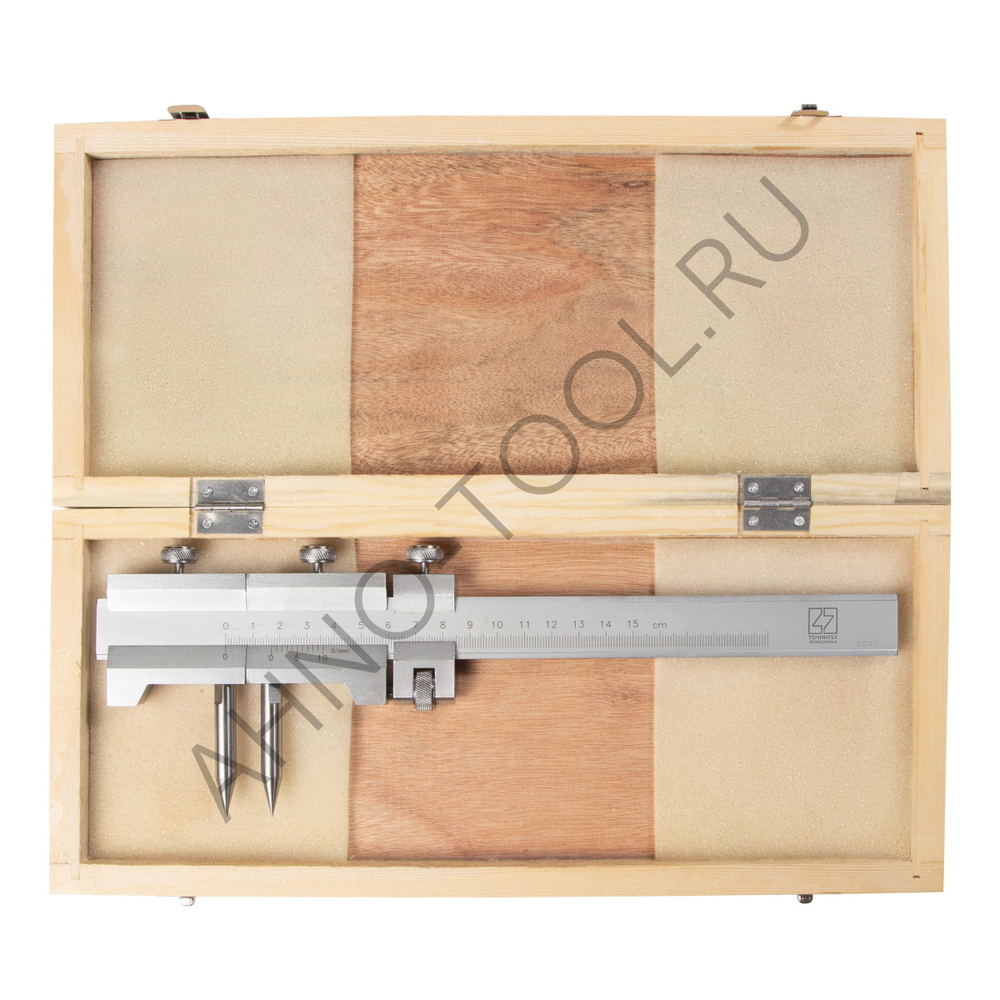

Каждый штангенциркуль упакован в отдельную пластиковую упаковку, что защищает его от повреждений.
Для правильной работы инструмента его следует хранить в сухом месте, вдали от влаги. В случае попадания эмульсии на поверхности, инструмент следует протереть ветошью.
