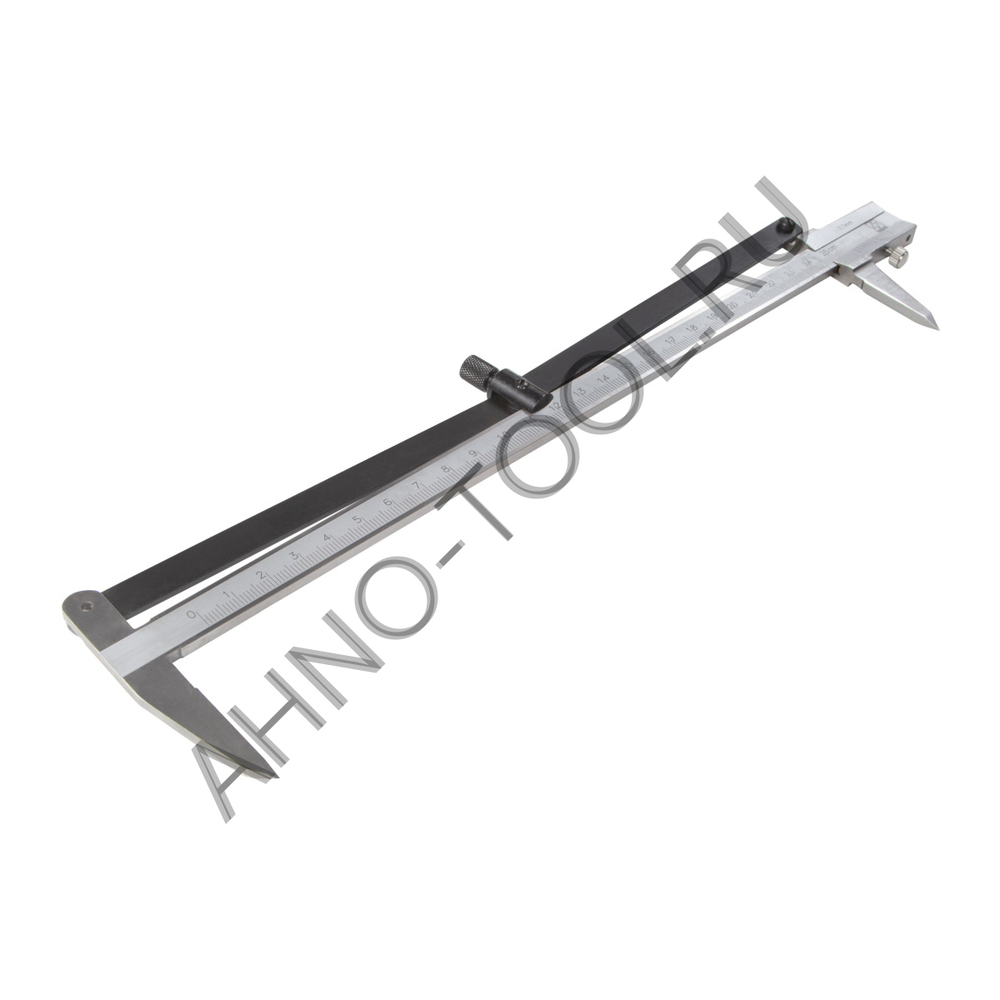

Штангенциркуль разметочный ШЦР-250-0.1 циркульный ТОЧИНТЕХ предназначен для разметки. Его использование значительно сокращает время, затрачиваемое на разметку, и обеспечивает высокую точность измерений.
Разметочный штангенциркуль состоит из нескольких элементов:
1. Разметочные иглы — предназначены для нанесения точек и рисок на поверхности деталей. Они выполнены из твёрдого сплава и надёжно припаяны к корпусу штангенциркуля.
2. Неподвижная ножка — фиксирует положение разметочного штангенциркуля. Обычно её расположение при разметке принимают за отправную точку измеряемого размера.
3. Штанга — выполняет сразу две функции: служит каркасом, по которому перемещаются подвижные части штангенциркуля, и на ней нанесена шкала для настройки разметочного размера. Штанга изготовлена из закалённой стали, а её наружные поверхности покрыты хромовым напылением, что обеспечивает износостойкость и плавность хода подвижной рамки.
4. Стопорный винт — необходим для фиксации положения подвижной рамки, что крайне важно при выполнении разметочных операций. После настройки штангенциркуля на нужный размер, стопорный винт вкручивается до упора, фиксируя положение подвижных частей.
5. Подвижная рамка с нониусом — предназначена для настройки разметочного штангенциркуля на требуемый размер. Если штангенциркуль используется для измерений, то благодаря шкале на рамке и штанге можно снять численное значение измеряемого размера.
Правила выполнения разметки с помощью штангенциркуля:
Чтобы разметка с использованием данного штангенциркуля была точной, важно проверить правильность его показаний. Для этого сомкните разметочные губки и убедитесь, что нониус показывает нуль. Если это не так, настройте штангенциркуль с помощью отвёртки.
После того как вы проверите правильность показаний штангенциркуля, установите нужный для разметки размер и зафиксируйте его с помощью стопорного винта. Затем разметьте необходимый размер на поверхности.
