К корпусным свёрлам SP подходят пластины производства KORLOY. Это открывает возможности для работы с большим разнообразием сплавов и стружколомов. Кроме того, установка в корпус твердосплавных пластин премиального качества позволяет повысить производительность.

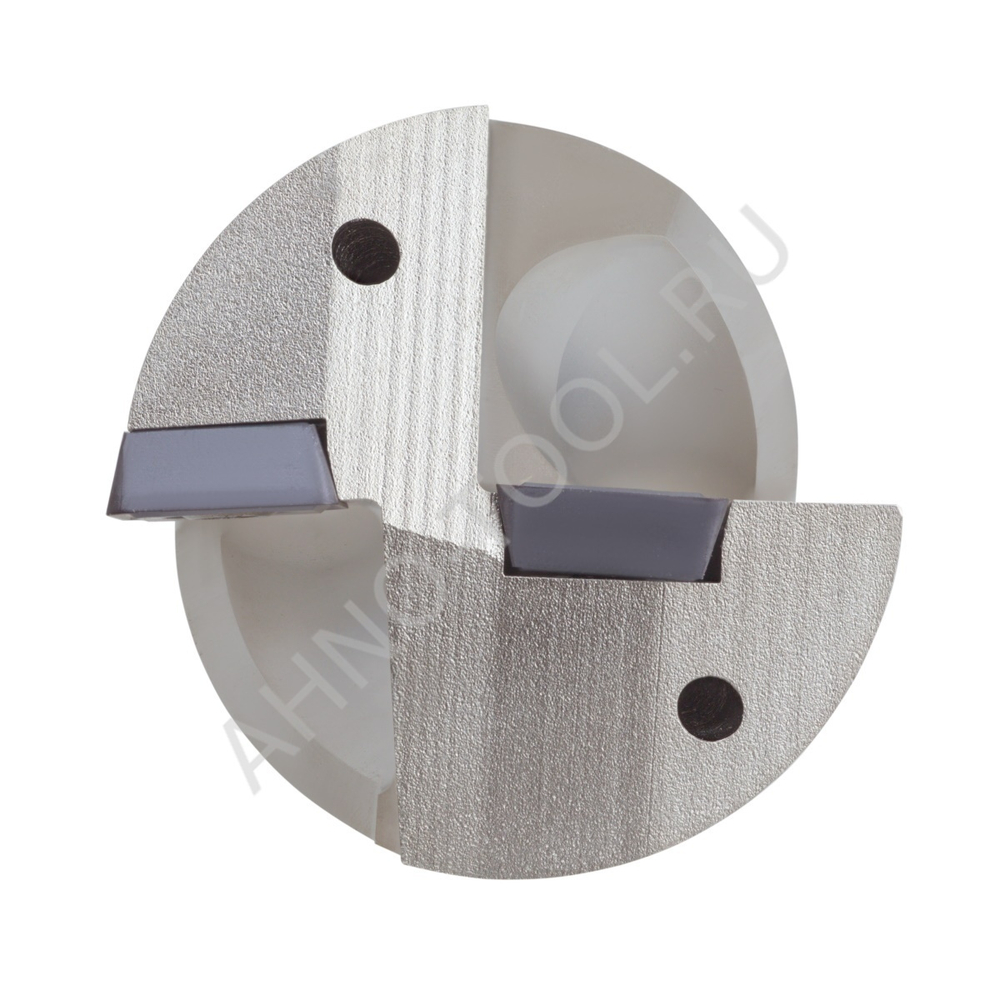

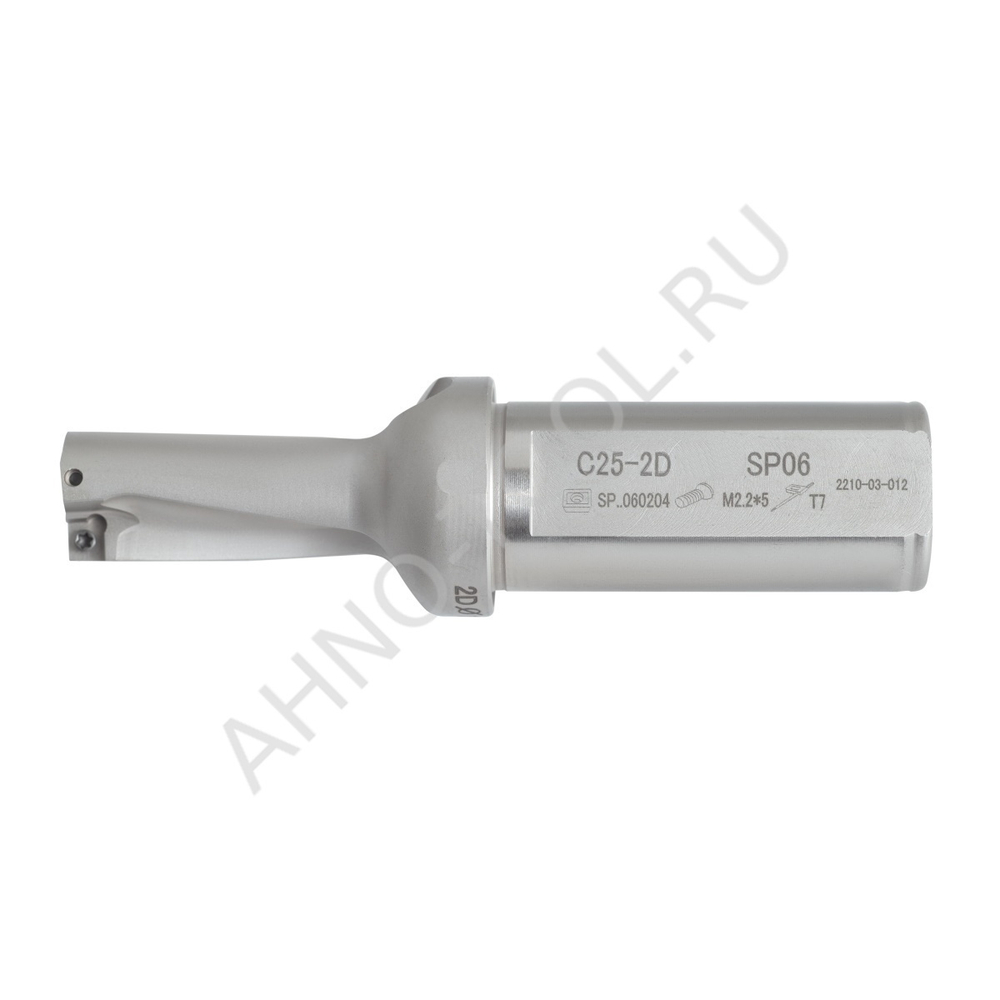

Корпусное сверло С25-2D19-41SP06 с внутренним подводом СОЖ оснащено специальной квадратной твердосплавной пластиной SP, которая имеет задний угол 11°. Благодаря этому пластина обеспечивает острую кромку для более эффективного процесса сверления. Квадратные пластины обеспечивают лучшую шероховатость поверхности после сверления, а также позволяют проводить расточку с большой глубиной резания при использовании соответствующих свёрл.
Корпус сверла изготовлен из легированной стали 42ХМ. Эта сталь является аналогом российской стали 40Х. Она проходит термическую обработку, что повышает её износостойкость и твёрдость. Благодаря этому корпус сверла может использоваться в течение длительного времени.
Сталь хорошо переносит температурные нагрузки, поэтому сверло можно использовать при высоких температурах резания. Кроме того, материал сверла обладает высокой пластичностью, что предотвращает появление трещин при внезапных и чрезмерных нагрузках.
Для повышения износостойкости и твёрдости поверхностного слоя корпуса сверла используется метод поверхностного упрочнения с помощью установок ТВЧ (тока высокой частоты). Это обеспечивает повышенную долговечность инструмента.
Эти свёрла предназначены для сверления, рассверливания и растачивания отверстий. Их основные преимущества — универсальность применения и высокая скорость обработки благодаря сменным твердосплавным пластинам. Так же данное сверло позволяет высверливать глухие отверстия с достаточно плоским донышком.
Сверло идеально подходит для единичных и мелкосерийных производств. Оно позволяет выполнять сверление, фрезеровку и расточку. Точность выполнения отверстий с помощью этого сверла составляет ± 0,25 мм для отверстий длиной до 4D. Для отверстий длиной 4D и более точность составляет ± 0,30 мм.
| Таблица основных размеров пластин | |
 |  |
С25 — корпусное сверло с механическим креплением квадратных твердосплавных пластин с задними углами и внутренним подводом СОЖ.
Присоединительный диаметр (d) служит для крепления сверла в оправке, лыска на посадочном диаметре выполнена для возможности крепления Weldon. При креплении сверла в оправке, сверло обязательно должно упираться в торец оправки своим опорным торцом, для обеспечения точности глубины сверления.
2D19 — рекомендованная глубина сверления в два раза превышает диаметр сверла. Это позволяет эффективно сверлить и растачивать неглубокие отверстия. Чтобы обеспечить более надёжное сверление и удобство использования, производитель свёрл изготавливает их с возможностью сверления на несколько миллиметров глубже, чем указано в обозначении.
41 — максимальная глубина сверления 41 мм.

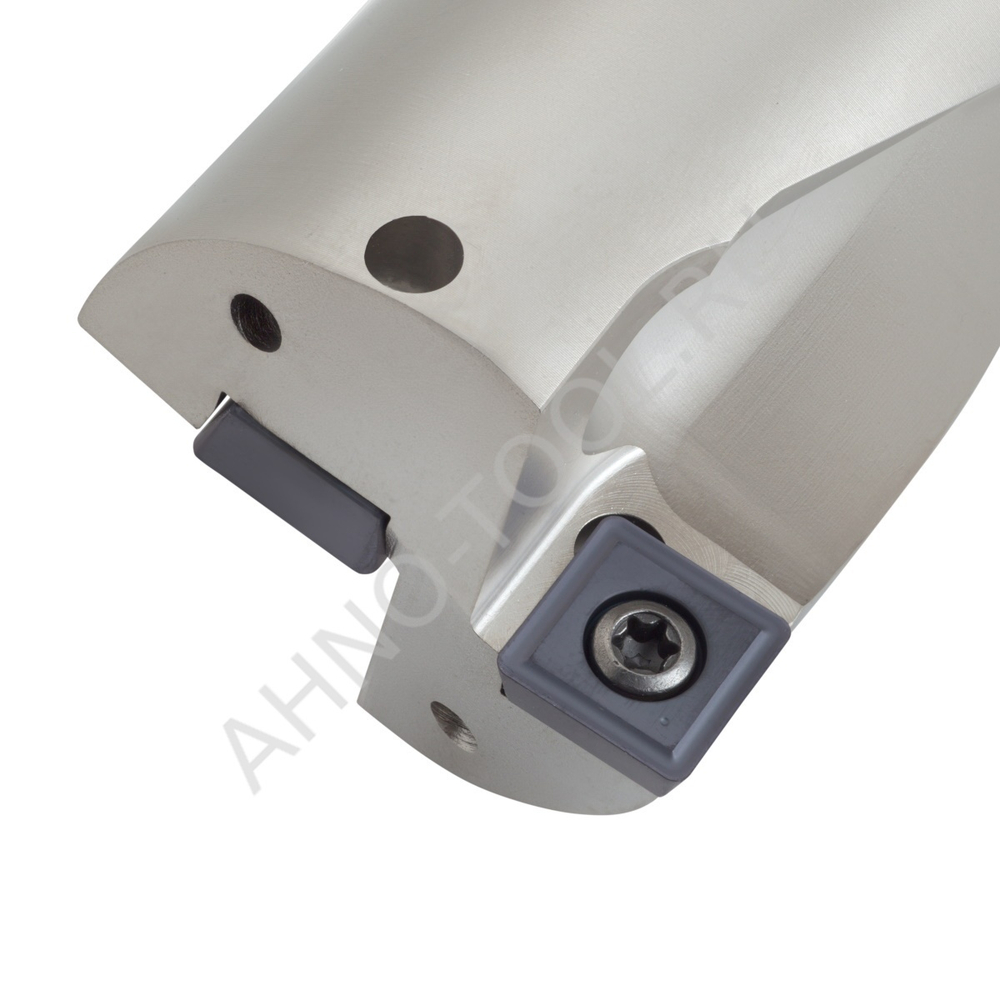

SP06 — в качестве режущего элемента в сверле используются сменные твёрдосплавные пластины в форме квадрата с задним углом 11 градусов (SP). Размер твердосплавных пластин 06. Это позволяет выполнять сверление с использованием свёрл данного диаметра.
- Совместимый винт M2,5X5
- Совместимый ключ Т7
- Совместимый Штуцер для подвода СОЖ PC-M12*1.75
Корректировка подач при сверлении нестандартных поверхностей
Применение свёрл данных конструкций
 | Рассверливание отверстий При этой операции работает только периферийная пластина сверла. Таким образом, в процессе рассверливания задействована половина сверла, что может привести к вибрациям или поводкам. Если возникают вибрации, необходимо уменьшить подачу сверла или скорость резания. В случае возникновения поводок рекомендуется выполнять рассверливание в два этапа. Сначала следует взять сверло меньшего диаметра и предварительно рассверлить отверстие. Затем можно использовать сверло большего диаметра для окончательного рассверливания. Альтернативно, можно расточить отверстие сверлом меньшего диаметра, регулируя глубину резания. |
 | Сверление отверстий на различных криволинейных поверхностях При сверлении таких поверхностей важно уменьшить подачу сверла на треть в начале обработки (до полного погружения сверла в материал заготовки). В случае возникновения вибраций рекомендуется снизить скорость резания на 20% и подачу в два раза. Это связано с тем, что на начальном этапе сверления криволинейной поверхности работают только некоторые режущие элементы сверла. Кроме того, из-за наклона поверхностей заготовки нарушается геометрия задних углов, что изменяет направление векторов сил резания и может привести к разбалансировке системы СПИД (станок, приспособление, инструмент, деталь). Для снижения сил резания необходимо уменьшать режимы обработки. |
 | Сверление пересекающихся отверстий При сверлении нескольких отверстий, которые пересекаются, процесс начинается так же, как и при обычном сверлении. Однако для обеспечения долговечности сверла можно уменьшить скорость подачи на 20% в первые 2-3 мм сверления. Аналогично можно снизить скорость подачи на 20% за 2-3 мм до поверхности пересекающегося отверстия. После завершения сверления важно провести очистку и продуть оба пересекающихся отверстия сжатым воздухом, чтобы предотвратить попадание стружки в полости отверстий. |
 | Сверление стандартных отверстий Для достижения максимальной экономической эффективности и наиболее рациональной обработки, важно использовать рекомендуемые режимы обработки при сверлении стандартных отверстий. В начале резания, при врезании в первую деталь, до того как пластины сверла разогреются, можно уменьшить подачу на 10–15% в течение первых 2–3 миллиметров сверления. Также рекомендуется включить СОЖ (смазочно-охлаждающую жидкость) после первого миллиметра сверления. Это необходимо для того, чтобы сменные многогранные пластины успели разогреться (твёрдый сплав хорошо работает при повышенных температурах), а материал заготовки под воздействием высоких температур стал мягче. |
 | Сверление отверстий с плоским дном Сверление отверстий с плоским дном можно отнести к категории глухих отверстий. Технология сверления таких отверстий ничем не отличается от технологии сверления сквозных отверстий. Единственное различие заключается в том, что при сверлении глухих отверстий не нужно уменьшать подачу в конце процесса, а после завершения сверления необходимо продуть отверстие сжатым воздухом. |
 | Данные сверла нельзя применять для пакетного сверления |
Эта конструкция свёрл позволяет выполнять различные операции, которые недоступны для многих других видов свёрл. Например, можно растачивать отверстия и сверлить криволинейные поверхности без предварительной подготовки поверхности.
В нестандартных случаях сверления не рекомендуется использовать стандартные режимы, поскольку:
- геометрия резания полностью меняется;
- изменяются силы резания, которые должны балансироваться внутри корпуса свёрла, что может привести к увеличению вибрации.
Исходя из этого, для каждого конкретного случая сверления существуют свои рекомендации по подаче.
Точение поверхностей с помощью сверла
При использовании этих свёрл для точения и расточки обычно применяют режимы обработки, аналогичные тем, что используются при работе с резцами, оснащёнными пластинами с положительными углами. Но из-за того, что пластина выступает из корпуса сверла на небольшую длину, мы можем производить обработку на глубину резания до 0,4-0,8 мм в зависимости от диаметра сверла.
