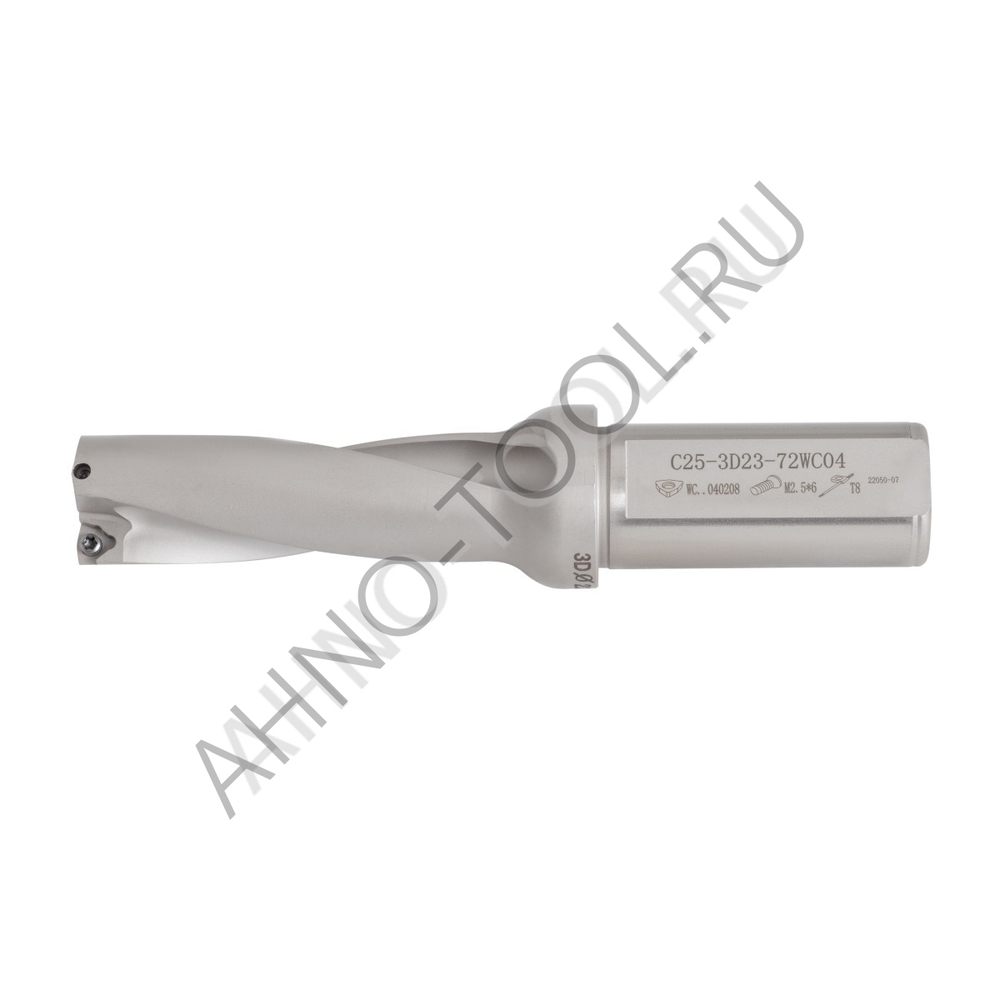

Сверло корпусное по металлу C25-3D23-72WC04

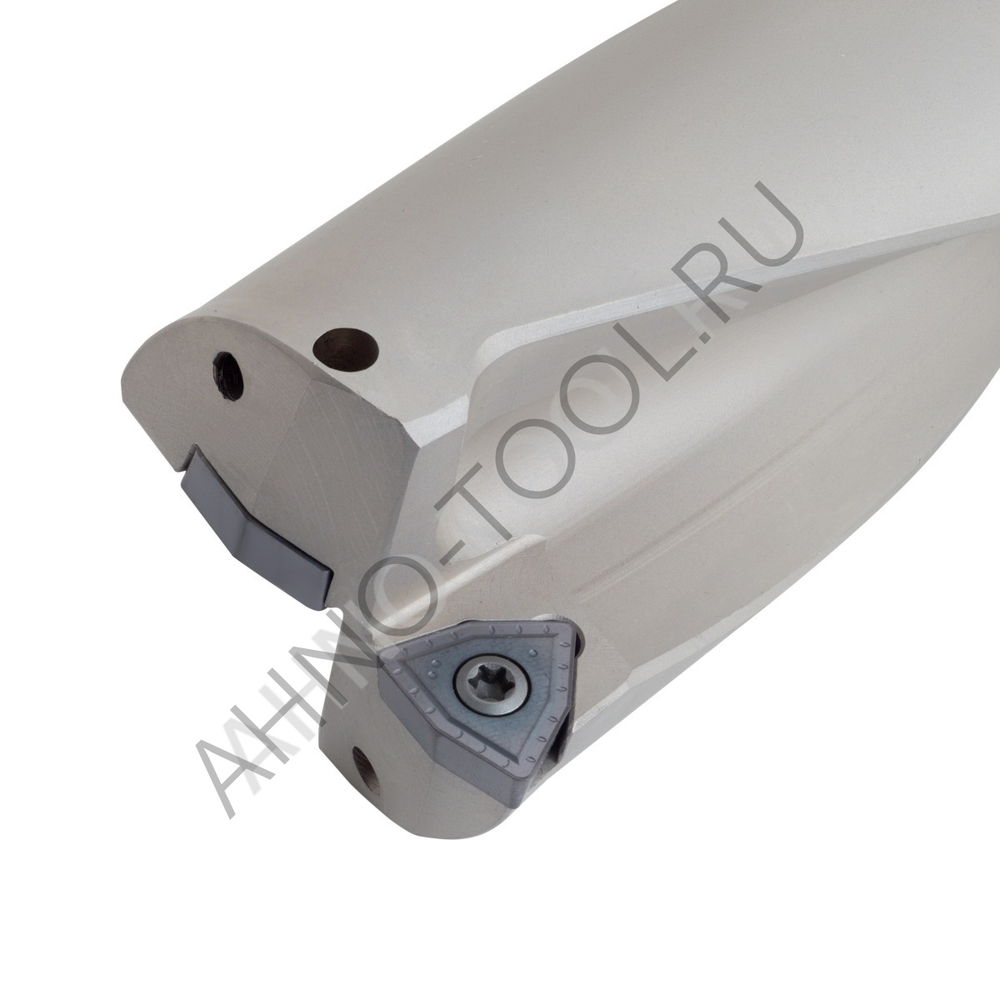

С25 — корпусное сверло с механическим креплением треугольных твердосплавных пластин с задними углами и внутренним подводом СОЖ.
Присоединительный диаметр (d) служит для крепления сверла в оправке, лыска на посадочном диаметре выполнена для возможности крепления Weldon. При креплении сверла в оправке, сверло обязательно должно упираться в торец оправки своим опорным торцом, для обеспечения точности глубины сверления.
3D23 — рекомендованная глубина сверления в три раза превышает диаметр сверла. Это позволяет эффективно сверлить и растачивать неглубокие отверстия. Чтобы обеспечить более надёжное сверление и удобство использования, производитель свёрл изготавливает их с возможностью сверления на несколько миллиметров глубже, чем указано в обозначении.
72WC — максимальная глубина сверления 72 мм. В качестве режущего элемента в сверле используются сменные твёрдосплавные пластины в тригональной форме с задним углом 7 градусов (WC).
04 — размер твердосплавных пластин 04. Это позволяет выполнять сверление с использованием свёрл данного диаметра.
- Совместимый винт M2X5
- Совместимый ключ Т6
- Совместимый Штуцер для подвода СОЖ PC-M10*1.5

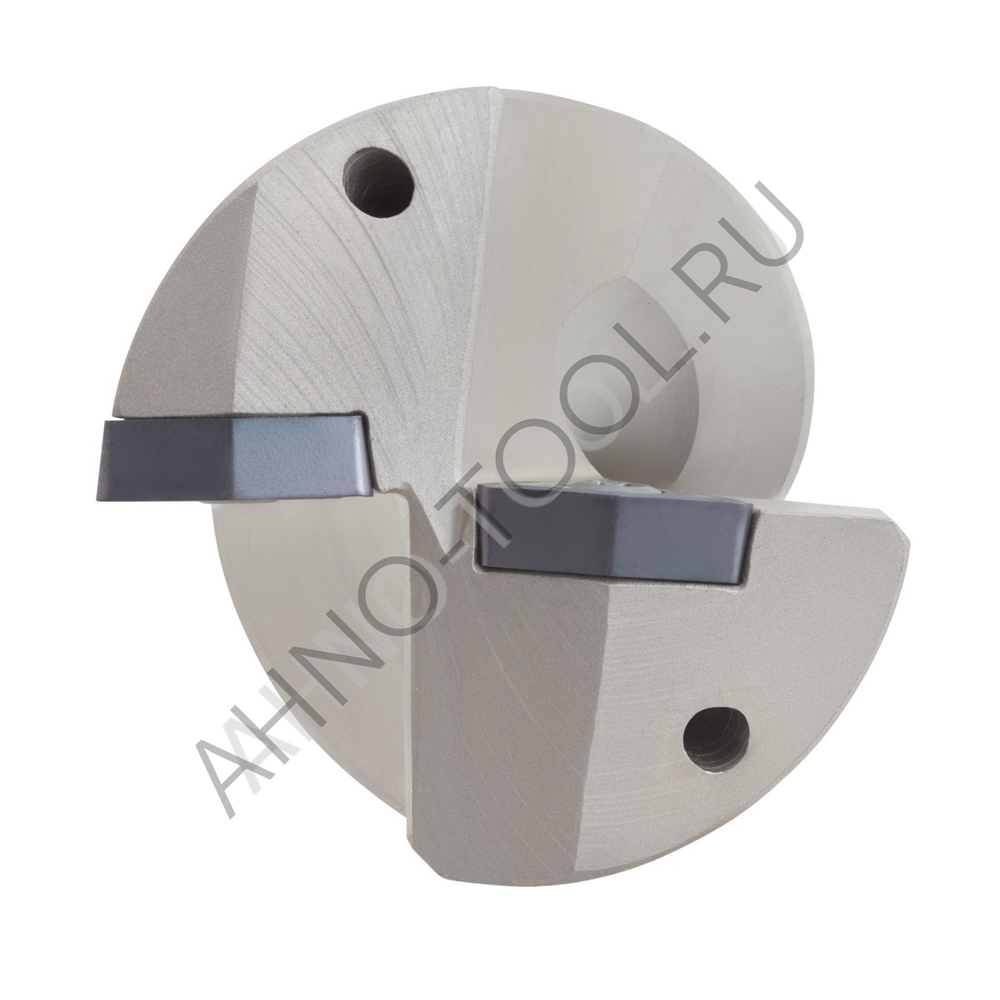

Пластины в форме ломанного треугольника позволяют выполнять сверления с увеличенными подачами, а так же данная форма пластины позволяет выполнять пакетное сверление.
Корректировка подач при сверлении нестандартных поверхностей
Эта конструкция свёрл позволяет выполнять различные операции, которые недоступны для многих других видов свёрл. Например, можно растачивать отверстия и сверлить криволинейные поверхности без предварительной подготовки поверхности.
В нестандартных случаях сверления не рекомендуется использовать стандартные режимы, поскольку:
- геометрия резания полностью меняется;
- изменяются силы резания, которые должны балансироваться внутри корпуса свёрла, что может привести к увеличению вибрации.
Исходя из этого, для каждого конкретного случая сверления существуют свои рекомендации по подаче.
Точение поверхностей с помощью сверла
При использовании этих свёрл для точения и расточки обычно применяют режимы обработки, аналогичные тем, что используются при работе с резцами, оснащёнными пластинами с положительными углами. Но из-за того, что пластина выступает из корпуса сверла на небольшую глубину, мы можем производить обработку на глубину резания до 0,4-0,8 мм в зависимости от диаметра сверла.
