Сверла TCAP являются точной копией сверл TCAP...-DN TaeguTec, и все составные части сверл ( винты, ключи) можно ставить на данные сверла. Соответственно твердосплавные пластины TaeguTec так же можно установить на корпус данных свёрл, чем добиться производительности сверл компании TaeguTec, либо установить Китайские копии твердосплавных пластин TaeguTec.
Сверло корпусное TCAP 20R 3D предназначено для сверления и расточки отверстий. Его конструкция отличается от обычных свёрл тем, что вместо двух твердосплавных пластин, одна из которых работает в центре сверла, а другая на периферии, установлена одна большая пластина, режущая кромка которой перекрывает и центральную часть, и периферию.
Однако, у такого сверла есть и недостаток: оно менее производительно по сравнению со стандартными корпусными свёрлами. Это связано с тем, что разные части пластины работают в разных условиях, и подобрать сплав, который бы идеально подходил для работы на малых скоростях в центре и на больших — на периферии, невозможно.
Если сравнить это сверло с монолитными твердосплавными свёрлами, то можно заметить, что у первого только одна режущая кромка, а у вторых — две или даже три.
Однако у этого сверла есть ряд существенных преимуществ перед другими конструкциями.
В сравнении со свёрлами, оснащёнными двумя сменными пластинами, сверло с одной сменной пластиной демонстрирует следующие достоинства:
- Возможность растачивать отверстия с большей глубиной резания.
- Более быстрая замена режущей кромки или пластины на корпусе.
- Экономия твердосплавных пластин. Когда приходит время замены на стандартном сверле необходимо заменить две твердосплавные пластины. У сверла серии TCAP достаточно заменить только одну пластину или режущую кромку.
При этом все остальные операции свёрла этой конструкции выполняют так же хорошо, как и стандартные сверла с двумя твердосплавными пластинами.
| Таблица основных размеров пластин | |
 |  |
TCAP — сверло с одной твердосплавной пластиной разработано для сверления и расточки отверстий. Внутренний подвод СОЖ позволяет использовать их на повышенных режимах без необходимости вынимать из станка.
20R — модель сверла предназначена для сверления отверстий диаметром 20 мм.
3D — максимальная глубина просверленного отверстия с помощью этого сверла составляет 3* его диаметра, что вполне достаточно для создания неглубоких отверстий.
Корректировка подач при сверлении нестандартных поверхностей
Применение свёрл данных конструкций
 | Рассверливание отверстий Это сверло предназначено для растачивания отверстий и работает как расточной резец. Конструкция его вылета такова, что нагрузка распределяется только на периферийную часть пластины. Благодаря этому сверло может использоваться как для сверления отверстий, так и для их растачивания и рассверливания. После обработки отверстий этим сверлом их дно становится практически идеально плоским. Если правильно выводить сверло с помощью подач, то донышко будет геометрически точным и соответствовать углу в 90 градусов. Кроме того, этим сверлом можно растачивать конусные поверхности. |
 | Сверление отверстий на различных криволинейных поверхностях При сверлении криволинейных поверхностей обычными сверлами с двумя твердосплавными пластинами необходимо уменьшать подачу, так как изменяется угол врезания пластин и геометрия отверстия. Если использовать сверло с одной пластиной, то эти проблемы также возникают, но в меньшей степени влияют на процесс. В однопластиночном сверле при любой геометрии врезаемой поверхности в работу вступает только одна пластина, но под другим углом по сравнению с врезанием в горизонтальную поверхность. Это приводит к уменьшению подачи сверла, но не более чем на 15-20%. |
 | Сверление пересекающихся отверстий При сверлении пересекающихся отверстий рекомендуется уменьшить подачу на 30-40% за несколько миллиметров до стенки соседнего отверстия. Это связано с тем, что при входе сверла в пересекаемое отверстие геометрия поверхностей нарушается, и на какое-то время возможно возникновение ударных нагрузок на режущую пластину. Эти удары могут создать дополнительную нагрузку на пластину и привести к её сколу. Кроме того, если диаметр пересекаемого отверстия близок к диаметру сверла или совпадает с ним, существует риск затирания режущей пластины о стенки. Это происходит потому, что при глубине резания до 0,3-0,5 мм процесс резания фактически отсутствует, и режущая пластина просто трётся о стенку отверстия. |
 | Сверление стандартных отверстий При сверлении стандартных отверстий эти сверла немного уступают стандартным, поскольку они оснащены одной пластиной вместо двух. В разных частях этой пластины возникают различные нагрузки, что приводит к дополнительным растягивающим напряжениям и снижает прочность материала. Из-за напряжений необходимо использовать пластины с более прочным стружколомом. Это, в свою очередь, приводит к увеличению сил резания и возникновению дополнительных вибраций, особенно при большой подаче и обработке труднообрабатываемых материалов, таких как жаропрочные сплавы и нержавеющие стали. При обработке сталей группы Р подача должна быть примерно на 10-15% меньше. |
 | Сверление отверстий с плоским дном При использовании этих свёрл в процессе сверления формируется условно плоское дно, так как твердосплавная пластина располагается под углом 5 градусов к горизонтальной плоскости. Уклон начинается от кромки пластины и уходит в отверстие, что может незначительно сократить длину резьбы (если отверстие сверлится под резьбу). Однако в целом, благодаря геометрии сверла, процесс сверления отверстий с плоским дном не отличается от обычного сверления. |
 | Конструкция данного сверла не предназначена для пакетного сверления. |
Эта конструкция свёрл позволяет выполнять различные операции, которые недоступны для многих других видов свёрл. Например, можно растачивать отверстия и сверлить криволинейные поверхности без предварительной подготовки поверхности.
В нестандартных случаях сверления не рекомендуется использовать стандартные режимы, поскольку:
- геометрия резания полностью меняется;
- изменяются силы резания, которые должны балансироваться внутри корпуса свёрла, что может привести к увеличению вибрации.
Исходя из этого, для каждого конкретного случая сверления существуют свои рекомендации по подаче.
Точение поверхностей с помощью сверла
При использовании этих свёрл для точения и расточки обычно применяют режимы обработки, аналогичные тем, что используются при работе с резцами, оснащёнными пластинами с положительными углами. Но из-за того, что пластина выступает из корпуса сверла на небольшую длину, мы можем производить обработку на глубину резания до 0,4-0,8 мм в зависимости от диаметра сверла.
Сверла TCAP являются точной копией сверл TCAP...-DN TaeguTec, и все составные части сверл ( винты, ключи) можно ставить на данные сверла. Соответственно твердосплавные пластины TaeguTec так же можно установить на корпус данных свёрл, чем добиться производительности сверл компании TaeguTec, либо установить Китайские копии твердосплавных пластин TaeguTec.

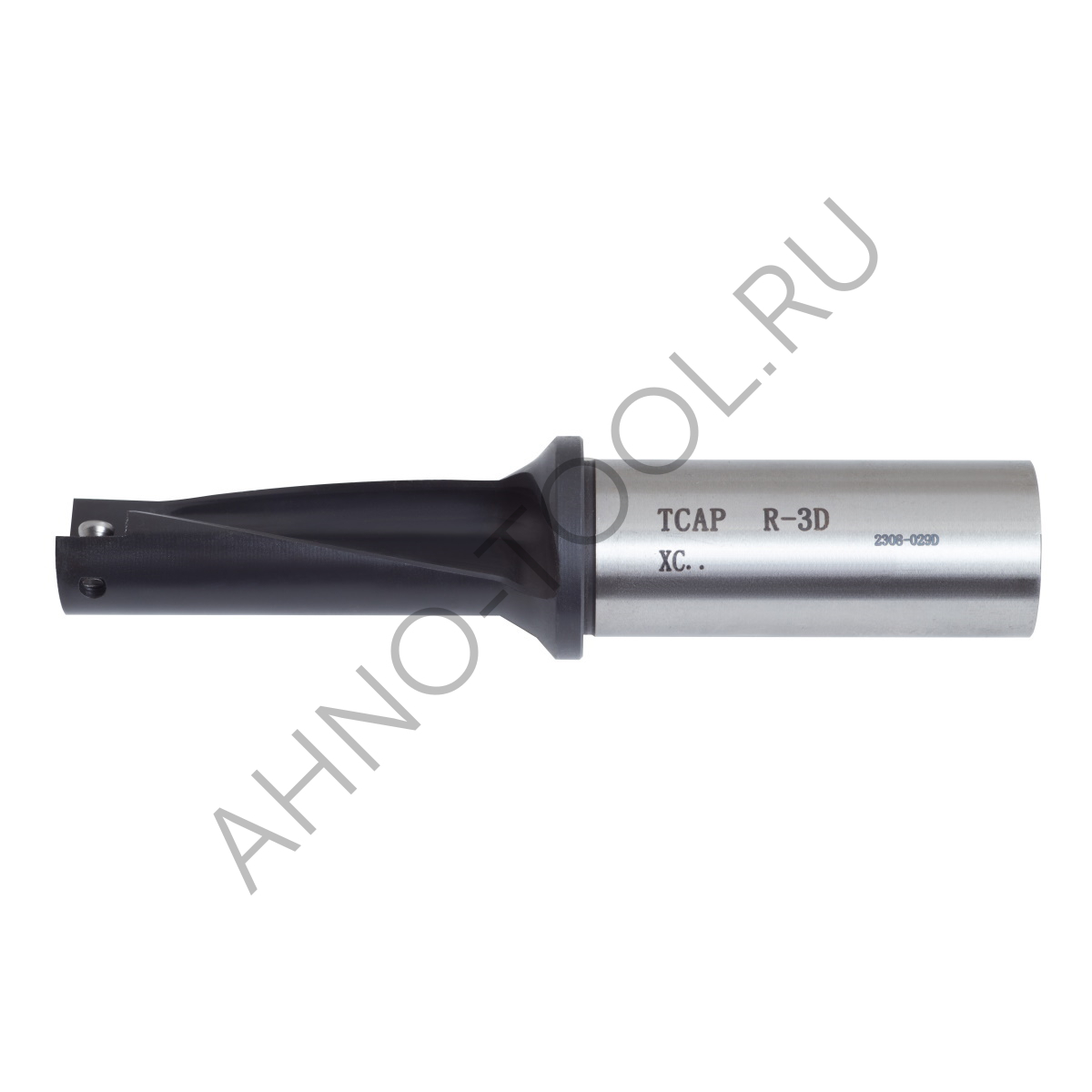

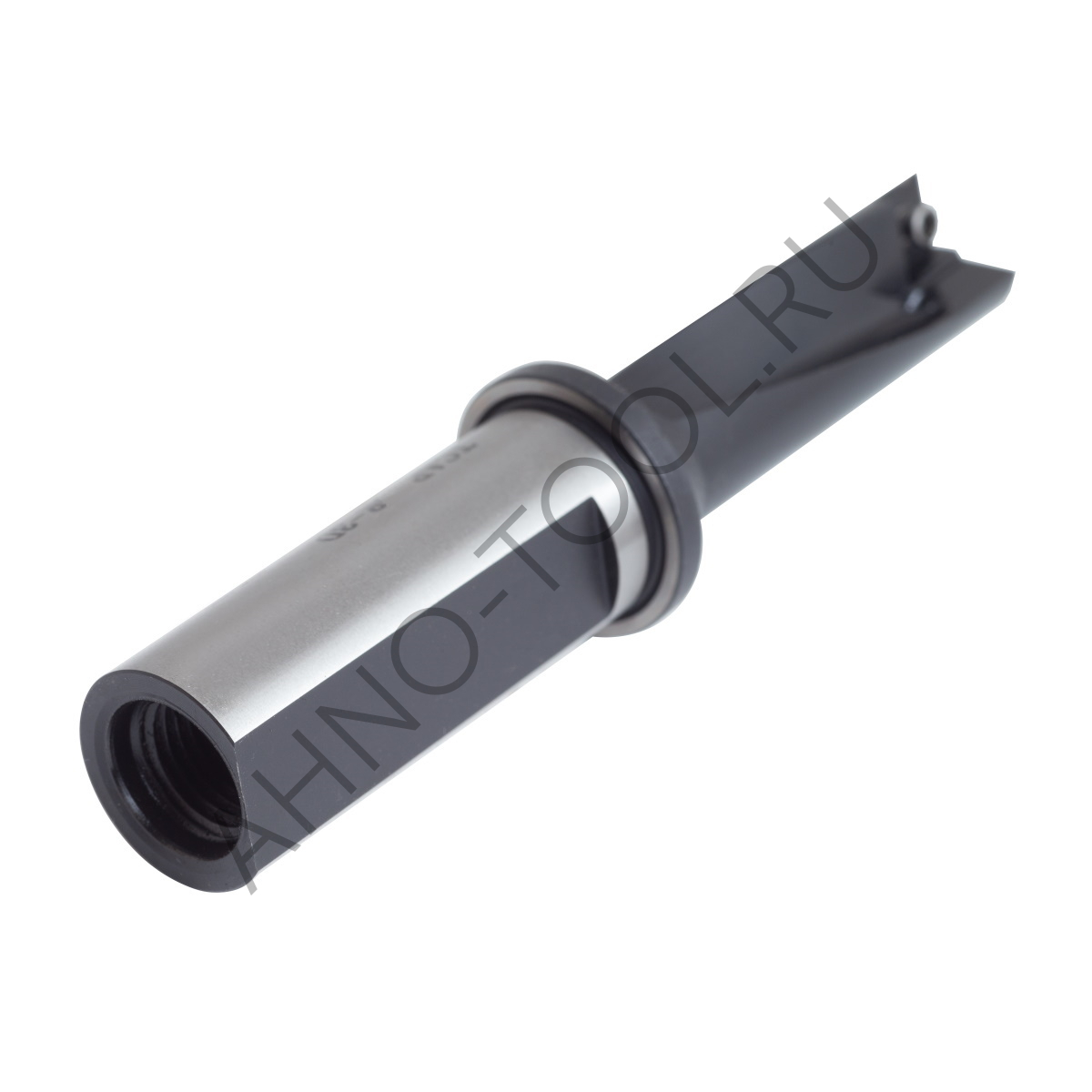

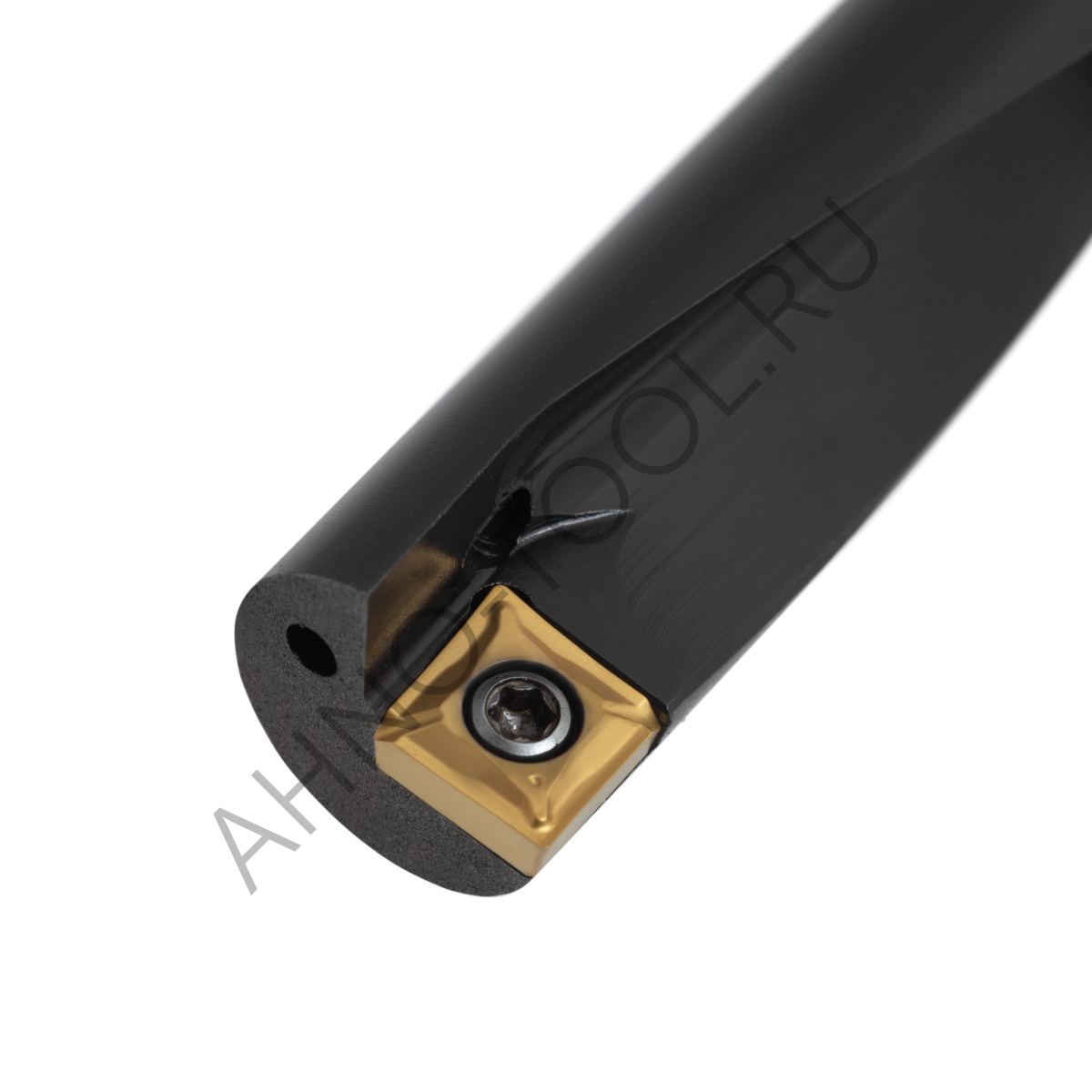

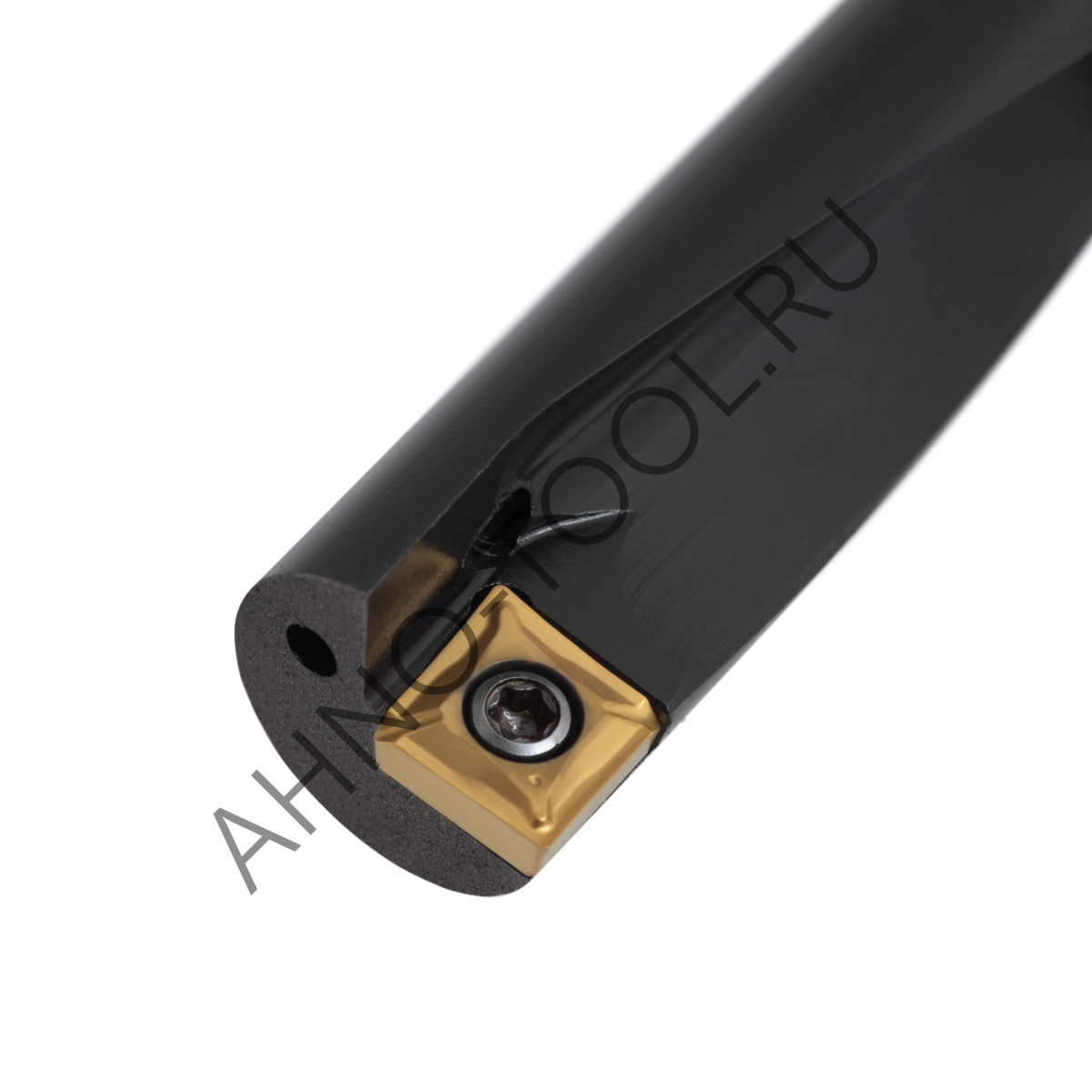

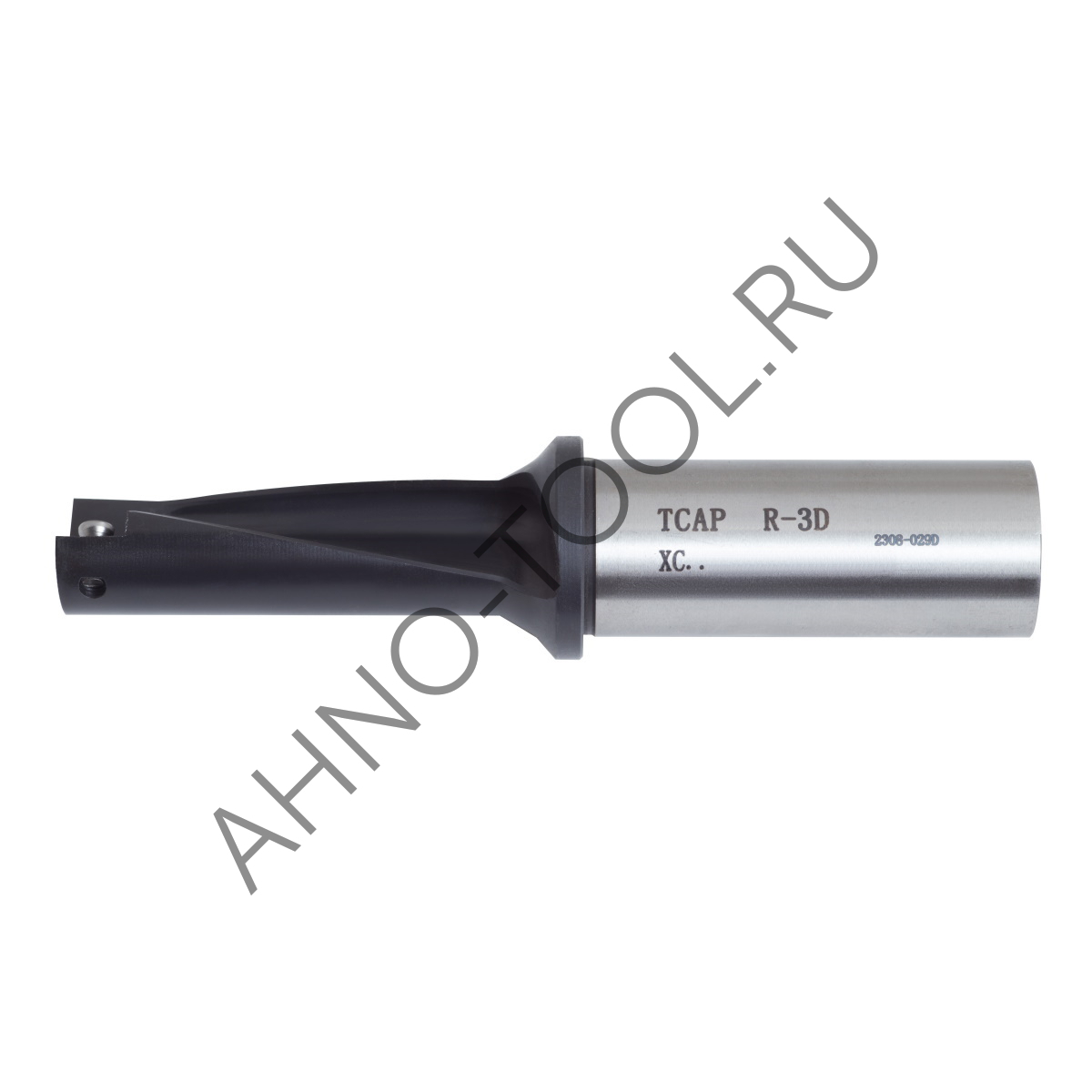

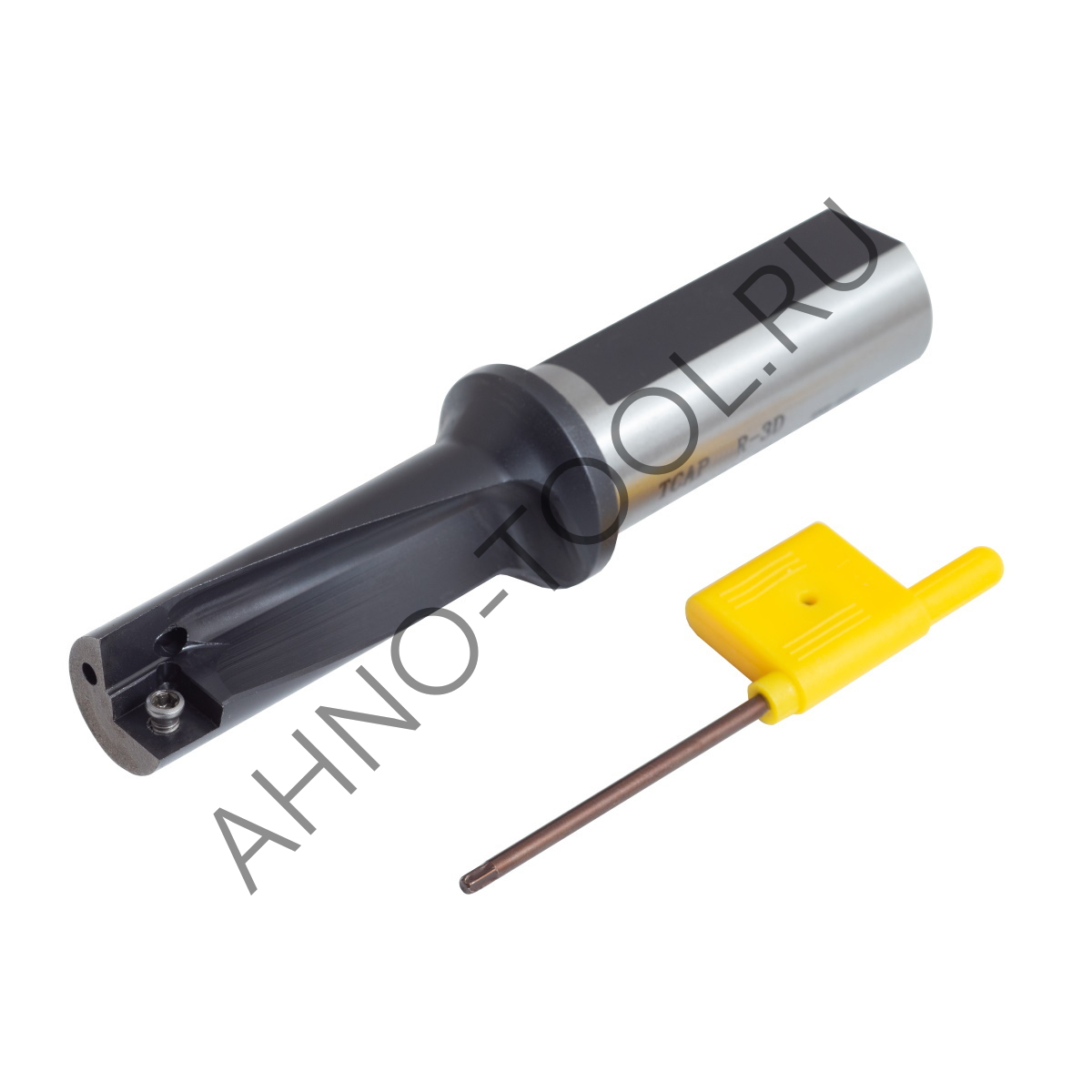

Сверло корпусное TCAP 20R 3D
