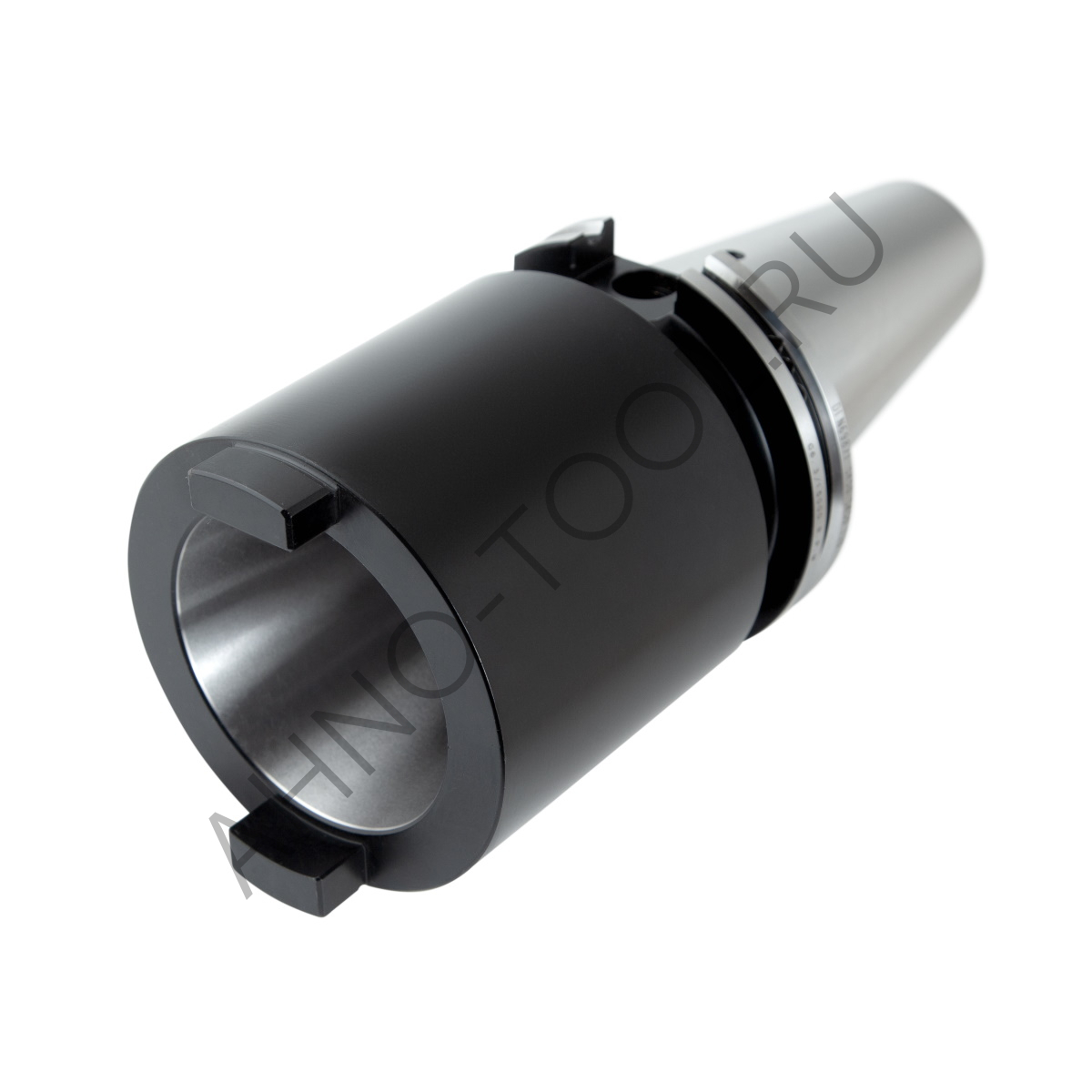

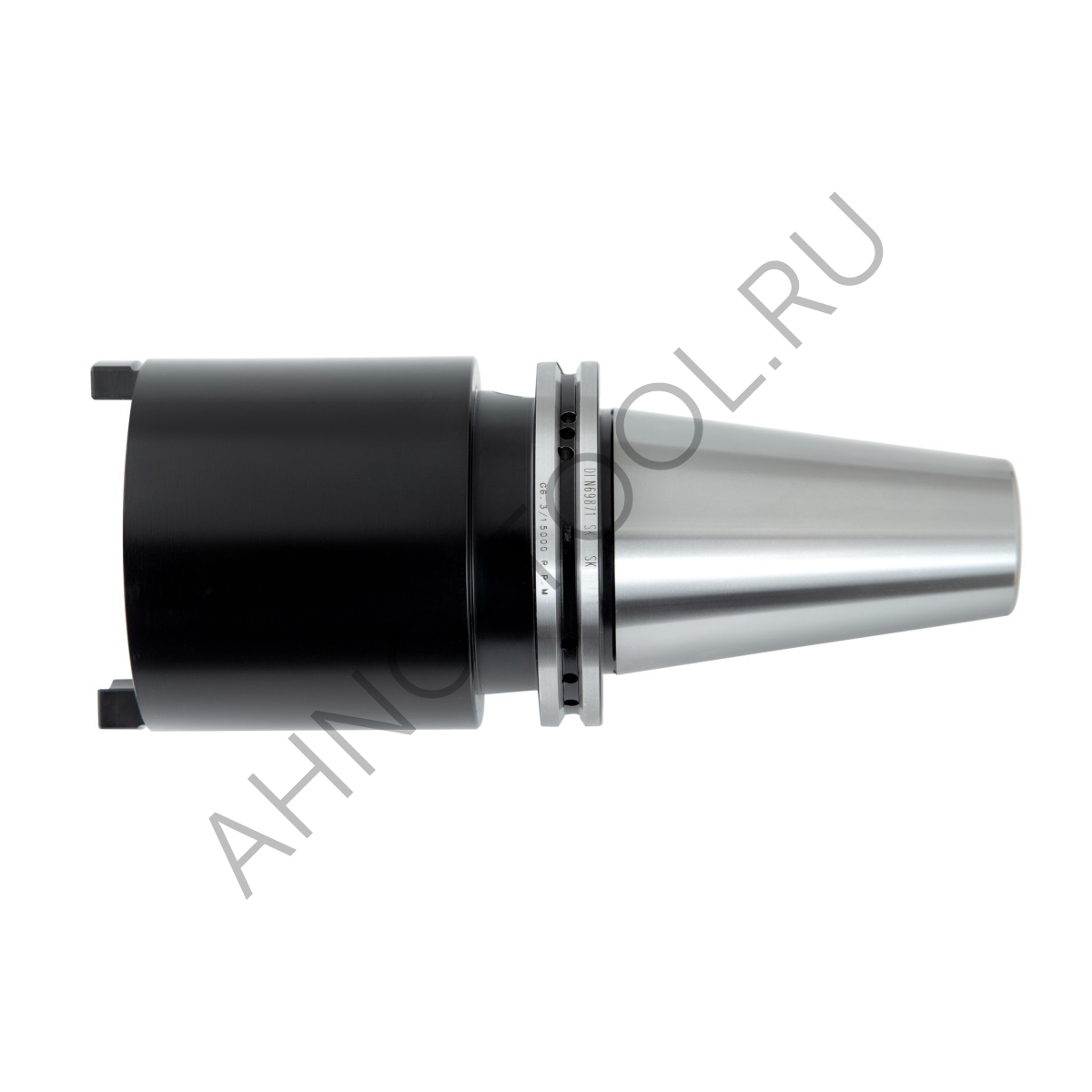

Втулка переходная SK40-SK40-100 BRIGHT-TOOLSS
SK40 – размер конуса, вставляемого в шпиндель станка. Он предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус используется на станках, произведённых в ЕС и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус SK держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
Конус вставляется следующим образом:
Устройство автоматической подачи инструмента вставляет конус в шпиндель станка, после чего специальный механизм станка прочно притягивает оправу к конусу шпинделя станка, удерживая её с помощью штревеля. После команды управляющей программы на смену инструмента механическая рука берет оправку за канавку во фланце. Далее механизм притягивания фланца отсоединяется, механическая рука вытаскивает оправку с конуса шпинделя станка и помещает оправку в магазин станка.
|
Особенности конуса типа SK: - обеспечивают автоматическую смену инструмента - хорошо держат осевую нагрузку - имеет низкую стоимость - средняя повторяемость - имеет большую массу - на больших оборотах станка создает большую нагрузку на подшипники шпинделя |
 |

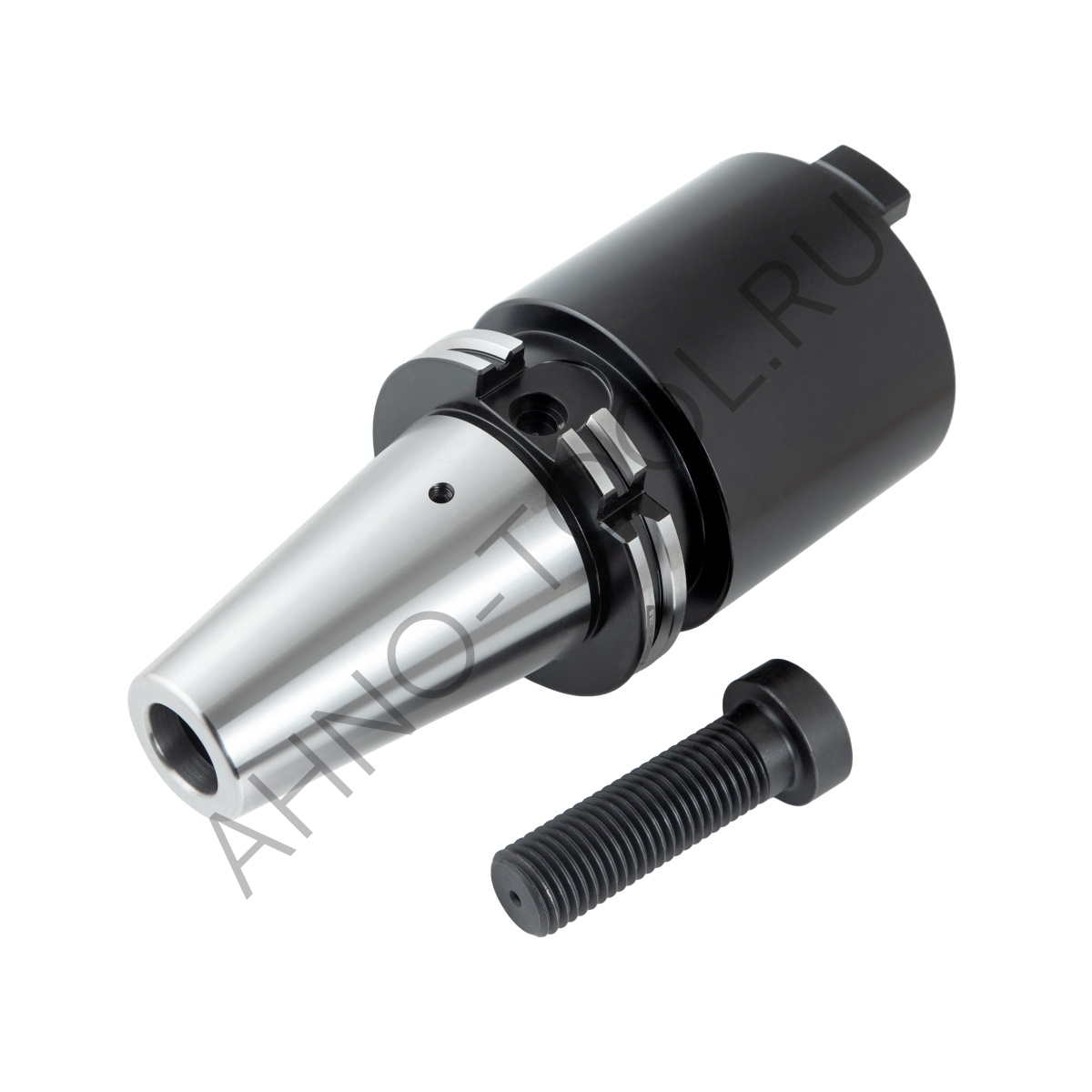

SK40 - размер присоединительного конуса со стороны детали. Он работает следующим образом. Из конуса присоединяющейся оправки, либо инструмента выкручивается штревель, и притягивание оправки происходит за счет специального винта переходной втулки, который вместе с переходной втулкой вкручивается во вставляемую оправку, чем обеспечивает надежное притяжение конуса вставляемой оправки или инструмента к конусу переходной втулки. Далее переходная втулка вместе с оправкой или инструментом вставляются в конус станка и работают совместно. Для извлечения вставленной оправки из переходной втулки необходимо извлечь сборочную единицу со станка и выкрутить инструмент из конуса переходной втулки.
100 − вылет оправки со шпинделя станка составляет 100 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.

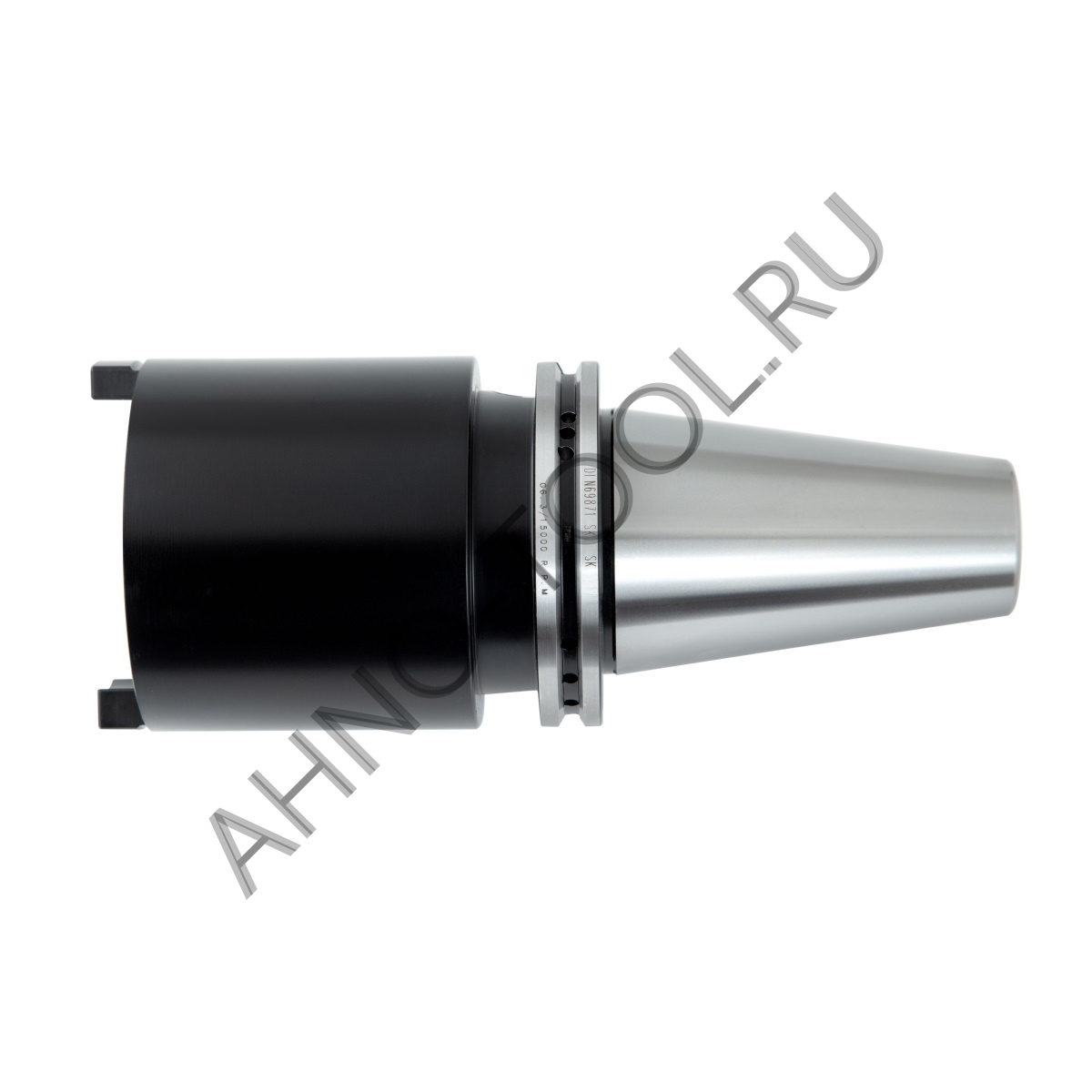

Втулка переходная SK40-SK40-100 BRIGHT-TOOLS
SK40 – размер конуса, вставляемого в шпиндель станка. Он предназначен для крепления на станках ЧПУ, и имеет специальный поясок для захвата механической рукой. Конус используется на станках, произведённых в ЕС и отличается тем, что имеет длинную конусную часть и посадка в шпиндель осуществляется только по конусу. Из-за длины конус SK держит поперечные и осевые нагрузки значительно лучше, чем конус HSK, но имеет менее точное позиционирование, так как в качестве опорной поверхности выступает только конус без пояска на торце.
Конус вставляется следующим образом:
Устройство автоматической подачи инструмента вставляет конус в шпиндель станка, после чего специальный механизм станка прочно притягивает оправу к конусу шпинделя станка, удерживая её с помощью штревеля. После команды управляющей программы на смену инструмента механическая рука берет оправку за канавку во фланце. Далее механизм притягивания фланца отсоединяется, механическая рука вытаскивает оправку с конуса шпинделя станка и помещает оправку в магазин станка.
SK40 - размер присоединительного конуса со стороны детали. Он работает следующим образом. Из конуса присоединяющейся оправки, либо инструмента выкручивается штревель, и притягивание оправки происходит за счет специального винта переходной втулки, который вместе с переходной втулкой вкручивается во вставляемую оправку, чем обеспечивает надежное притяжение конуса вставляемой оправки или инструмента к конусу переходной втулки. Далее переходная втулка вместе с оправкой или инструментом вставляются в конус станка и работают совместно. Для извлечения вставленной оправки из переходной втулки необходимо извлечь сборочную единицу со станка и выкрутить инструмент из конуса переходной втулки.
100 − вылет оправки со шпинделя станка составляет 100 мм. Небольшой вылет оправки обеспечивает максимальную жёсткость крепления инструмента. Данный вылет является минимальным для оправок такого типа, поскольку при меньшем вылете крепление инструмента может быть затруднено.
Особенности конуса типа SK:
- обеспечивают автоматическую смену инструмента
- хорошо держат осевую нагрузку
- имеет низкую стоимость
- средняя повторяемость
- имеет большую массу
- на больших оборотах станка создает большую нагрузку на подшипники шпинделя
Материал оправки изготовлен из стали 20ХMT, с последующим термоулучшением, что позволяет получить отличное сочетание твёрдости и прочности, что способствует долговечности работы оправки и точности механической обработки.
